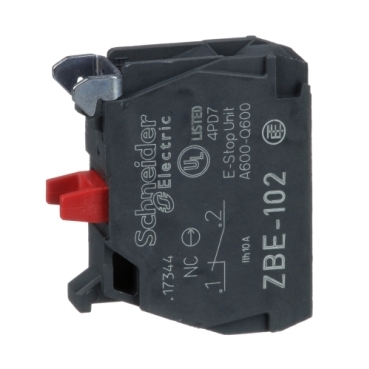

BLOCO DE CONTATO NF - ZBE102 SCHNEIDER

BLOCO DE CONTATO NF - ZBE102 SCHNEIDER

Código: ZBE102 Marca:
R$ 88,70 R$ 59,90
Comprar Estoque: 2 dias úteis
  • Parcelas Mercado Pago
    • 1x de R$ 59,90 sem juros
    • 2x de R$ 32,39
    • 3x de R$ 21,91
    • 4x de R$ 16,68
    • 5x de R$ 13,51
    • 6x de R$ 11,40
  • R$ 59,90 Pix
  Não sei meu CEP
* Este prazo de entrega está considerando a disponibilidade do produto + prazo de entrega.

Descrição Técnica – Bloco de Contato Auxiliar ZBE102 (Schneider Electric)

O ZBE102 é um módulo de contato auxiliar normalmente fechado (1 NC), projetado para ser acoplado a módulos como botões de pressão, seletores e módulos da linha Harmony XB4 e XB5 da Schneider Electric.

Especificações Técnicas

Configuração de Contato e Elétrica

  • Tipo: SPST — 1 contato normalmente fechado (1 NC), com operação de abertura lenta (slow-break) — ideal para evitar arcos elétricos ao abrir circuitos sob carga.

  • Material dos contatos: Liga de prata (Ag/Ni), proporcionando durabilidade e boa condutividade.

Capacidades de Corrente e Tensão

  • Corrente operacional:

    • Até 3 A @ 240 V AC, categoria AC‑15, A600

    • Até 6 A @ 120 V AC, categoria A600

    • Valores adicionais em DC: e.g., 0,1 A @ 600 V DC, 0,27 A @ 250 V DC, 0,55 A @ 125 V DC, conforme categoria DC‑13 Q600

  • Corrente térmica de operação (Ith): até 10 A em ar livre (free air)

  • Tensão nominal de isolamento (Ui): 600 V, grau de poluição 3, conforme a norma IEC 60947‑1

Proteção e Durabilidade

  • Curto-circuito: Protegido por fusível de cartucho gG de 10 A conforme EN/IEC 60947‑5‑1

  • Durabilidade mecânica: até 10 milhões de ciclos

  • Durabilidade elétrica: até 1 milhão de ciclos em condições de AC‑15 (2 A @ 230 V, ciclo <3600/h, fator de carga 0,5)

Mecânica e Instalação

  • Montagem frontal (clip-on), compatível com diâmetro de painel de 22 mm das linhas Harmony XB4/XB5

  • Terminais: grampos de parafuso (screw clamp), para cabos até 2 x 1,5 mm² (com terminações) ou 1 x 0,22 mm² (sem terminação)

  • Torque de aperto: 0,8 a 1,2 N·m; compatível com chaves Pozidriv Nº 1 ou chaves de fenda chata Ø4 mm e Ø5,5 mm

Outros Parâmetros de Resistência

  • Abertura positiva para operação segura, conforme IEC 60947‑5‑1 Apêndice K

  • Resistência à vibração: até 5 g (2–500 Hz)

  • Resistência a choque: 30 g (18 ms) e 50 g (11 ms)

  • Faixa de temperatura de operação: –40 °C a +70 °C

Características Adicionais

  • Grau de proteção: IP20 (proteção contra objetos sólidos >12 mm, não à água)

  • Normas e certificações: EN/IEC 60947‑1, IEC 60947‑5‑1, UL 508, CSA, JIS, CCC, entre outras

  • Compatibilidade: ideal para uso com botões e seletores Harmony XB4/XB5, fabricados pela Schneider Electric

Resumo Técnico (Tabela Rápida)

Parâmetro Especificação
Tipo de contato 1 NC – abertura lenta (slow-break)
Corrente operac. AC 3 A @ 240 V / 6 A @ 120 V
Corrente térmica (Ith) 10 A
Tensão isolamento (Ui) 600 V
Proteção contra curto Fusível 10 A (gG)
Durabilidade mecânica 10 milhões de ciclos
Durabilidade elétrica 1 milhão de ciclos (AC‑15, 2 A @ 230 V)
Terminal Parafuso (screw clamp), até 2 × 1,5 mm²
Torque de aperto 0,8–1,2 N·m
Resistência Vibração: 5 g / Choque: até 50 g
Temperatura de operação –40 °C a +70 °C
Grau de proteção IP20
Material dos contatos Ag/Ni (liga de prata)
Aplicação recomendada Harmony XB4/XB5 – botões e seletores 22 mm
Normas e certificações IEC, UL, CSA, JIS, CCC, entre outras
