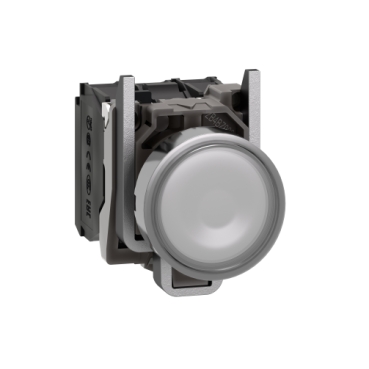

BOTÃO LUMINOSO Ø22mm METÁLICO - RETORNO MOLA - BRANCO NA+NF 24VCA/CC XB4BW31B5 SCHNEIDER

BOTÃO LUMINOSO Ø22mm METÁLICO - RETORNO MOLA - BRANCO NA+NF 24VCA/CC XB4BW31B5 SCHNEIDER

Código: XB4BW31B5 Marca:
R$ 346,06 R$ 225,69
até 5x de R$ 51,39
Comprar Estoque: 2 dias úteis
  • Parcelas Mercado Pago, Pagali Cartão
    • 1x de R$ 225,69 sem juros
    • 2x de R$ 122,03
    • 3x de R$ 82,55
    • 4x de R$ 62,83
    • 5x de R$ 50,92
    • 6x de R$ 42,94
  • R$ 225,69 Pix
  • R$ 225,69 Boleto Bancário
  Não sei meu CEP
* Este prazo de entrega está considerando a disponibilidade do produto + prazo de entrega.

Descrição Tecnica

  • Código do fabricante: XB4BW31B5 — botão luminoso metálico com pastilha branca, retorno por mola (momentary), contatos 1 NA (Normalmente Aberto) + 1 NF (Normalmente Fechado), alimentado por 24 V CA/CC

Iluminação e Materiais

  • Iluminação: LED protegido (universal) integrado, lente lisa e cor branca, com intensidade e visibilidade aprimoradas

  • Material do aro (moldura): Metal cromado; colar de fixação: Zamak

Montagem e Dimensões

  • Diâmetro de furação (montagem): aproximadamente 22 mm (corte padrão de painel)

  • Formato da lente: Redonda, tipo “faceado” (flush), lente lisa

  • Dimensões externas aproximadas: Altura ≈ 47 mm × Largura ≈ 30 mm × Profundidade ≈ 57 mm

  • Peso: ≈ 0,097 kg (96–97 g)

Acionamento e Contatos

  • Mecanismo: Retorno por mola (push-button momentâneo)

  • Tipo de contatos: 1 NA + 1 NF, com operação slow break (ruptura lenta) e abertura positiva conforme normas IEC

Conexões e Terminais

  • Terminais: Parafuso (screw clamp). Suporta até 2 × 1,5 mm² com terminal ou 1 × 0,22…2,5 mm² sem terminal

Alimentação e Consumo

  • Tensão nominal de alimentação (Us): 24 V CA ou CC, frequência de 50/60 Hz; faixa típica de operação: 19,2–30 V DC / 21,6–26,4 V AC

  • Consumo: aproximadamente 18 mA

Durabilidade e Resistência

  • Durabilidade mecânica: até 10 milhões de ciclos

  • Durabilidade elétrica: aproximadamente 1 milhão de ciclos em AC‑15 (2–4 A) ou DC‑13 (0,2–0,5 A) conforme normas IEC

  • Resistência a água/jatos de alta pressão: até 7 000 000 Pa (70 bar), 55 °C a 0,1 m 

Normas, Proteção e Ambiente

  • Grau de proteção: IP66, IP67, IP69 e IP69K — proteção avançada contra poeira, imersão e lavagem com alta pressão; suporte também a padrões NEMA 4X e 13 em alguns casos

  • Normas de conformidade: EN/IEC 60947‑1 / 5‑1 / 5‑4 / 5‑5, EN 60204‑1, EN ISO 13850, IEC 60364‑5‑53, JIS C 4520, UL 508, CSA C22.2 No. 14

  • Temperatura de operação: Aproximadamente -25 °C até +70 °C

  • Tensão de isolamento (Ui): 600 V; Suporta impulso (Uimp): 6 kV

  • Proteção contra sobrecarga/curto-circuito: Até 10 A com fusível tipo gG conforme IEC 60947‑5‑1

Resumo Técnico Rápido

Característica Especificação
Modelo XB4BW31B5 (Harmony XB4)
Tipo Botão luminoso metálico branco, Ø 22 mm, retorno por mola
Iluminação LED integrado, lente branca
Contatos 1 NA + 1 NF, slow-break, abertura positiva
Terminais Screw clamp, até 2×1,5 mm² / 1×0,22–2,5 mm²
Alimentação 24 V AC/DC (19,2–30 V DC; 21,6–26,4 V AC)
Consumo ~18 mA
Durabilidade mecânica até 10 milhões de ciclos
Durabilidade elétrica ~1 milhão de ciclos (IEC AC-15/DC‑13)
Proteção IP/NEMA IP66/IP67/IP69/IP69K (NEMA 4X/13)
Resistência à lavagem 7 MPa a 55 °C a 0,1 m
Temperatura operacional -25 °C a +70 °C
Normas IEC/EN 60947‑1/5‑1/5‑4/5‑5, UL 508, CSA, EN 60204‑1, etc.
Isolação / Impulso Ui = 600 V; Uimp = 6 kV
Proteção elétrica 10 A fusível tipo gG
Dimensões (A×L×P) 47 × 30 × 57 mm
Peso ~0,097 kg
