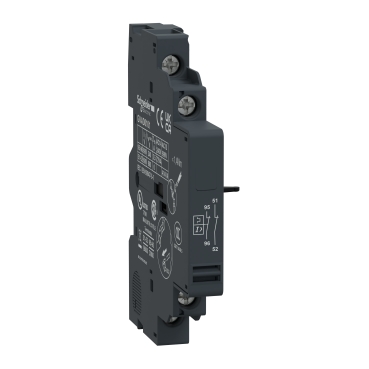

CONTATO DE SINALIZAÇÃO DE FALHA LATERAL ESQUERDA 1NF GVAD0101 SCHNEIDER

📌 **Descrição Técnica – **Schneider Electric GVAD0101

Contato de sinalização de falha lateral esquerda 1 NF + contato auxiliar instantâneo 1 NF

🔧 Descrição Geral

O GVAD0101 é um bloco de contato auxiliar lateral projetado para sinalização de falha e contato auxiliar instantâneo, para uso com disjuntores‑motores das séries TeSys GV2 e GV3 da Schneider Electric. Ele é instalado no lado esquerdo do disjuntor, permitindo indicar eletricamente a ocorrência de uma falha no equipamento e fornecer um contato auxiliar adicional para lógica de controle.

⚙️ Especificações Técnicas Principais

• Tipo de produto: Contato auxiliar auxiliar e sinalização de falha para disjuntores‑motores.

• Local de montagem: Lateral esquerda do disjuntor.

• Composição dos contatos:

  • 1 contato de sinalização de falha – NF (normalmente fechado)

  • 1 contato auxiliar instantâneo – NF (normalmente fechado)

• Compatibilidade: Disjuntores‑motores TeSys GV2 (GV2L, GV2LE, GV2ME, GV2P, GV2RT) e TeSys GV3 (GV3L, GV3P).

• Tensão de operação nominal:

  • 48 V CA a 690 V CA

  • 24 V CC a 240 V CC

• Tensão nominal de isolamento: Até 690 V (IEC).

• Corrente térmica nominal (Ith): Até 6 A para contato auxiliar e 2,5 A para sinalização de falha (valores típicos, conforme aplicação e norma).

• Proteção e normas: Compatível com normas internacionais de contato auxiliar (IEC, UL, CSA).

• Conexões elétricas: Terminais com braçadeiras roscadas (para cabos sólidos ou flexíveis, conforme bitola recomendada do fabricante).

• Durabilidade mecânica: Aproximadamente 100 000 ciclos (típico).

• Método de acionamento: Instantâneo mecânico (sem retardo) para o contato auxiliar; contato de falha com atuação vinculada ao estado do disjuntor.

🧠 Função e Aplicação

O bloco de contato GVAD0101 é utilizado para:

✔ Sinalizar uma condição de falha (defeito) do disjuntor ao sistema de controle ou indicação remota via contato NF.
✔ Fornecer um contato auxiliar instantâneo adicional para funções de intertravamento, lógica ou indicação de estado.
✔ Ser montado diretamente no side‑mount lateral de disjuntores‑motores da linha TeSys GV, integrando sinalização adicional sem necessidade de componentes externos.

📌 Características Funcionais

• Contato NF (Normalmente Fechado): os contatos permanecem fechados em condição normal e se abrem quando ocorre a condição de falha ou evento designado.

• Compatível com alta faixa de tensão: adequado para integração com sistemas AC e DC industriais.

• Montagem lateral simples: projetado para encaixe direto no disjuntor, facilitando expansões de sinalização.

🛠 Notas de Utilização

• Ao instalar em um disjuntor‑motor da série TeSys GV, certifique‑se de respeitar a orientação lateral esquerda indicada para montagem.

• Verifique a tensão nominal de operação do circuito de sinalização antes da aplicação.
