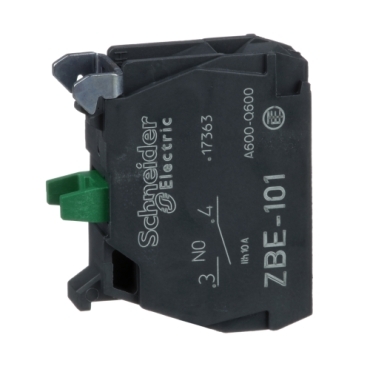

BLOCO DE CONTATO NA - ZBE101 SCHNEIDER

BLOCO DE CONTATO NA - ZBE101 SCHNEIDER

Código: ZBE101 Marca:
R$ 88,70 R$ 59,90
Comprar Estoque: 2 dias úteis
  • Parcelas Mercado Pago
    • 1x de R$ 59,90 sem juros
    • 2x de R$ 32,39
    • 3x de R$ 21,91
    • 4x de R$ 16,68
    • 5x de R$ 13,51
    • 6x de R$ 11,40
  • R$ 59,90 Pix
  Não sei meu CEP
* Este prazo de entrega está considerando a disponibilidade do produto + prazo de entrega.

Descrição Técnica – Bloco de Contato ZBE101 (1 NA)

O ZBE101 é um módulo de contato auxiliar normalmente aberto (1 NA), projetado para acoplar-se a dispositivos de comando da série Harmony XB4 e XB5 da Schneider Electric. A seguir, suas características técnicas mais relevantes:

Características Elétricas

  • Configuração de contato: 1 contato Normalmente Aberto (1 NA), com operação slow-break (abertura lenta), ideal para minimizar o risco de arco elétrico.

  •
    •

  • Corrente de operação (AC-15):

    • 3 A a 240 V AC (categoria A600)

    • 6 A a 120 V AC (categoria A600)

  • Corrente de operação (DC-13):

    • 0,1 A @ 600 V DC

    • 0,27 A @ 250 V DC

    • 0,55 A @ 125 V DC

  • Corrente térmica (Ith): até 10 A em ar livre  

  • Tensão nominal de isolamento (Ui): 600 V, grau de poluição 3 (IEC 60947‑1)

  • Tensão de impulso suportada (Uimp): 6 kV (IEC 60947‑1)

  • Proteção contra curto-circuito: requer fusível de cartucho tipo gG de 10 A (EN/IEC 60947‑5‑1)

Durabilidade e Atuação

  • Vida mecânica: até 10 milhões de ciclos

  • Durabilidade elétrica: Alta confiabilidade para aplicações industriais frequentes

Características Mecânicas

  • Montagem: Clip-on frontal — encaixa diretamente em botões de 22 mm (Harmony XB4/XB5) com colar fixador opcional

  • Terminais: Conexão por screw clamp, compatível com cabos até:

    • 2 × 1,5 mm² (com terminal)

    • 1 × 0,22 mm² (sem terminal)

  • Torque de aperto: 0,8 a 1,2 N·m (EN/IEC 60947‑1)

  • Curso operacional:

    • 2,6 mm até a comutação (NA)

    • 4,3 mm de curso total

  • Força de atuação: 2,3 N até a comutação (NA)

Materiais e Proteção

  • Material dos contatos: Liga de prata (Ag/Ni) — excelente condutividade e vida útil

  • Grau de proteção: IP20 (proteção contra objetos sólidos, sem proteção contra líquidos) conforme IEC 60529

  • Faixa de temperatura de operação: de –40 °C até +70 °C

  • Normas e certificações: ATENDIMENTO a EN/IEC 60947‑1, UL, CSA e outros padrões internacionais

Dimensões e Peso

  • Peso líquido: aproximadamente 0,011 kg (11 g)

  • Dimensões aproximadas: cerca de 32 × 9,7 × 28,6 mm (L × A × P)

Resumo Técnico

Atributo Especificação
Tipo de Contato 1 NA – abertura lenta (slow‑break)
Corrente (AC-15) 3 A @ 240 V / 6 A @ 120 V
Corrente (DC-13) 0,1 A @ 600 V / 0,27 A @ 250 V / 0,55 A @ 125 V
Corrente térmica (Ith) 10 A
Tensão de Isolamento (Ui) 600 V
Tensão de Impulso (Uimp) 6 kV
Proteção contra curto Fusível 10 A tipo gG
Durabilidade mecânica 10 milhões de ciclos
Montagem Clip-on frontal (Harmony XB4/XB5)
Terminais Screw clamp
Torque de aperto 0,8–1,2 N·m
Material dos contatos Liga de prata (Ag/Ni)
Proteção externa (IP) IP20
Temperatura de operação –40 °C a +70 °C
Peso ~11 g
Dimensões (L×A×P) ~32 × 9,7 × 28,6 mm
