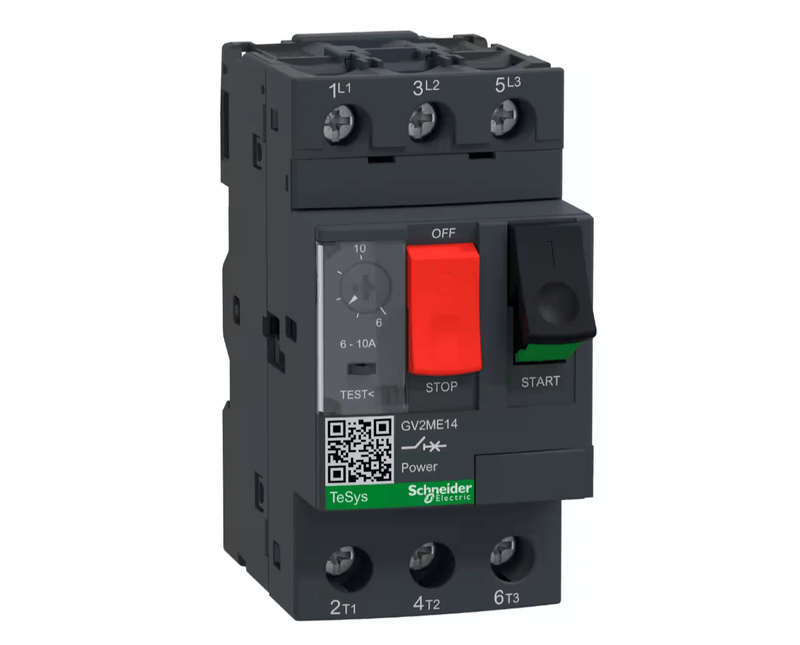

DESCRIÇÃO TÉCNICA – DISJUNTOR MOTOR TRIPOLAR 6–10A GV2ME14 SCHNEIDER ELECTRIC

O GV2ME14 é um disjuntor-motor tripolar da linha TeSys GV2 da Schneider Electric, desenvolvido para proteção de motores elétricos contra sobrecargas, curtos-circuitos e falhas de fase. É amplamente utilizado em painéis de comando e automação industrial, oferecendo confiabilidade, compacidade e facilidade de instalação.

Características Gerais:

• Fabricante: Schneider Electric

• Linha: TeSys GV2

• Modelo: GV2ME14

• Tipo: Disjuntor-motor termomagnético tripolar

• Função: Proteção de motores trifásicos

• Categoria de utilização: AC-3

Características Elétricas:

• Faixa de ajuste da corrente: 6 a 10 A

• Tensão nominal de operação (Ue): até 690 V AC

• Tensão de isolamento (Ui): 690 V

• Tensão de impulso suportável (Uimp): 6 kV

• Capacidade de interrupção de curto-circuito: 100 kA (a 400/415 V AC, com fusível gG de 100 A em série)

• Frequência: 50/60 Hz

• Número de polos: 3 (tripolar)

• Poder de desconexão: elevado, com alta capacidade de ruptura

Características Mecânicas e Construtivas:

• Tipo de acionamento: Botão rotativo com indicação de posição (ON/OFF/TRIP)

• Montagem: Em trilho DIN ou por parafusos

• Dimensões compactas: 45 mm de largura (padrão GV2)

• Conexões: Terminais de parafuso com capacidade para cabos até 10 mm²

• Grau de proteção: IP20 (terminais) / IP40 (frontal montado em painel)

Proteções Incorporadas:

• Térmica (bimetálica): Contra sobrecargas prolongadas

• Magnética (eletromagnética): Contra curtos-circuitos

• Contra falta de fase: Proteção integrada

Características Ambientais:

• Temperatura de operação: -20 °C a +60 °C

• Resistência dielétrica: 2,5 kV

• Vida elétrica: até 100.000 manobras

• Vida mecânica: até 1.000.000 de manobras

Aplicações Típicas:

• Proteção e comando de motores trifásicos até aproximadamente 5,5 kW (a 400 V)

• Painéis elétricos e centros de controle de motores (CCM)

• Máquinas industriais, compressores, bombas, ventiladores e sistemas de automação

Resumo:

O disjuntor-motor GV2ME14 da Schneider Electric oferece proteção confiável e compacta para motores trifásicos, combinando funções de disjuntor e relé térmico em um único dispositivo. Ideal para aplicações industriais que exigem segurança, durabilidade e desempenho em espaços reduzidos.
