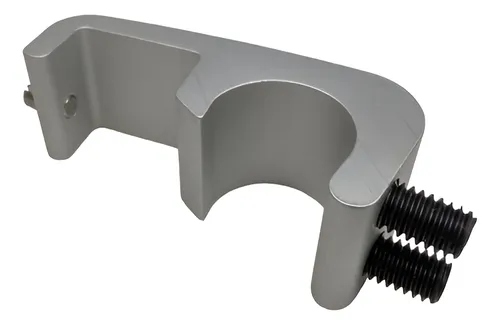

SUPORTE PARA SENSOR CILINDRO TIRANTADO
-
R$ 27,90
-
R$ 27,90
📌 Descrição Técnica – Suporte para Sensor de Cilindro Tirantado
Descrição Geral:
O suporte para sensor de cilindro tirantado é um acessório mecânico utilizado para fixação e posicionamento de sensores magnéticos (reed switch, PNP ou NPN) em cilindros pneumáticos do tipo tirantado (ISO 15552 / ISO 6431). Sua função é garantir a fixação firme, alinhamento correto e estabilidade do sensor, permitindo a detecção precisa da posição do pistão ao longo do curso.
🔧 Aplicação
-
Cilindros pneumáticos tirantados (com hastes externas de fixação).
-
Compatível com sensores magnéticos tipo:
-
Reed switch (2 fios)
-
PNP / NPN (3 fios)
-
-
Utilizado para detecção de:
-
Fim de curso avançado
-
Fim de curso recuado
-
Posições intermediárias
-
⚙️ Características Técnicas
-
Tipo de fixação: Abraçadeira metálica ou suporte bipartido com parafuso de aperto.
-
Instalação: Fixado diretamente nos tirantes do cilindro.
-
Material:
-
Corpo em alumínio anodizado, aço zincado ou polímero de alta resistência.
-
-
Ajuste: Permite regulagem axial ao longo do corpo do cilindro para ajuste do ponto de detecção.
-
Compatibilidade de diâmetro: Disponível para diferentes diâmetros de cilindro (ex.: Ø32, Ø40, Ø50, Ø63, Ø80, Ø100 mm, etc.).
-
Fixação do sensor: Encaixe por parafuso lateral ou canal específico conforme modelo do sensor.
-
Resistência mecânica: Projetado para suportar vibração e ambientes industriais.
📐 Função no Sistema
O suporte mantém o sensor alinhado com o ímã interno do pistão, garantindo que o campo magnético seja detectado corretamente quando o pistão atingir a posição desejada. Isso assegura:
✔ Precisão na comutação
✔ Repetibilidade de posição
✔ Facilidade de manutenção e reposicionamento
✔ Instalação simples sem necessidade de usinagem no cilindro
🏭 Aplicações Industriais
-
Máquinas automatizadas
-
Sistemas de embalagem
-
Prensas pneumáticas
-
Dispositivos de fixação
-
Linhas de montagem
