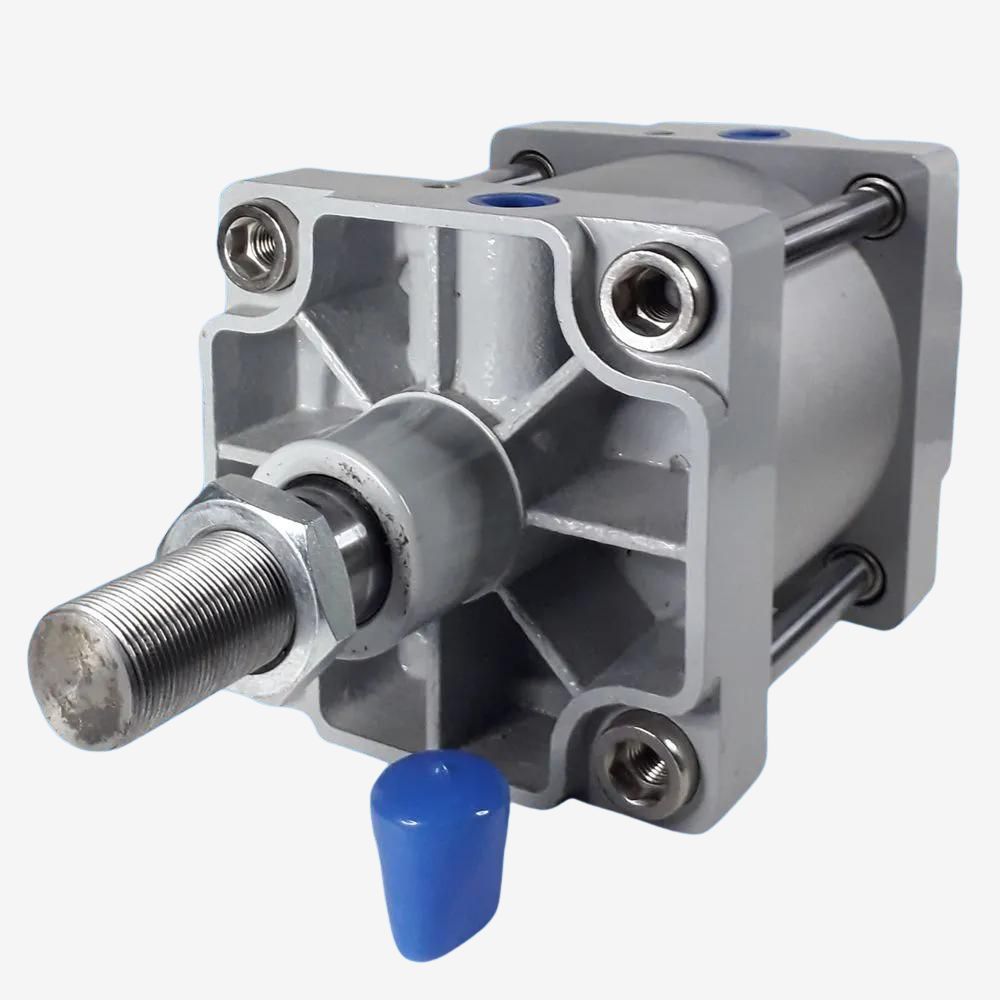

CILINDRO PNEUMÁTICO TIRANTADO Ø100x400MM
-
- 1x de R$ 995,00 sem juros
- 2x de R$ 533,11
- 3x de R$ 363,15
- 4x de R$ 277,53
- 5x de R$ 226,31
- 6x de R$ 192,31
-
R$ 995,00
-
R$ 995,00
-
R$ 995,00
📌 Descrição Técnica – Cilindro Pneumático Tirantado Ø100 x 400 mm
Descrição Geral:
Cilindro pneumático tirantado, de dupla ação, com diâmetro interno de 100 mm e curso de 400 mm, projetado para aplicações industriais que exigem alta força, robustez estrutural e confiabilidade operacional. Fabricado conforme padrões internacionais (ISO 15552 / ISO 6431), é indicado para sistemas de automação pneumática em ambientes industriais severos.
🔧 Especificações Técnicas
-
Tipo: Cilindro pneumático tirantado
-
Ação: Dupla ação (avanço e retorno por ar comprimido)
-
Diâmetro do êmbolo (bore): Ø 100 mm
-
Curso: 400 mm
-
Tipo de construção: Corpo com tirantes externos em aço de alta resistência
-
Norma construtiva: ISO 15552 (equivalente à antiga ISO 6431 / VDMA 24562)
-
Fluido de trabalho: Ar comprimido filtrado, com ou sem lubrificação
-
Pressão de trabalho típica: 1 a 10 bar (podendo variar conforme fabricante)
-
Temperatura de operação: -10 °C a +80 °C (varia conforme vedação)
-
Material do tubo: Alumínio anodizado ou tubo brunido
-
Cabeçotes: Alumínio fundido ou liga de alta resistência
-
Haste: Aço carbono cromado duro
-
Vedação: NBR ou poliuretano (PU)
-
Amortecimento:
-
Fixo ou
-
Pneumático ajustável nas duas extremidades
-
📊 Força Teórica Aproximada
Considerando pressão de 6 bar:
-
Força de avanço: ≈ 4.712 N
-
Força de retorno: ligeiramente menor devido à área da haste
(Valores podem variar conforme diâmetro real da haste.)
⚙️ Características Construtivas
✔ Estrutura reforçada com tirantes para maior resistência mecânica
✔ Alta capacidade de carga e empuxo
✔ Ranhuras ou possibilidade de fixação para sensores magnéticos
✔ Compatível com ampla linha de acessórios de montagem (flange, olhal, articulação, etc.)
✔ Manutenção simples com kit de reparo disponível
🏭 Aplicações Típicas
-
Prensas pneumáticas
-
Sistemas de elevação e empurradores industriais
-
Máquinas de embalagem
-
Dispositivos de fixação
-
Automação de linhas de produção
