Descrição Técnica do Soquete para Relé Omron / Trilho DIN
Modelo de Soquete Compatível
-

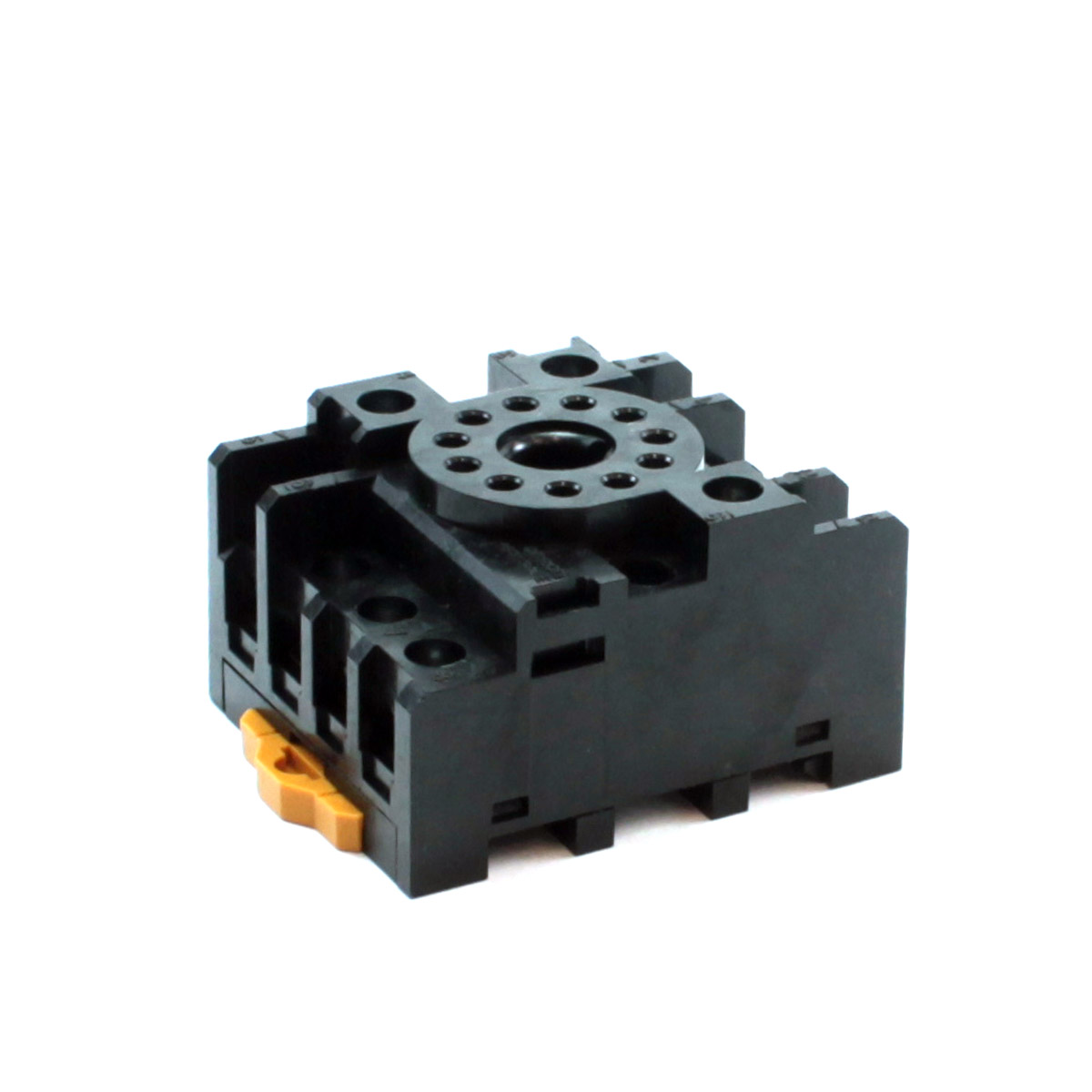

Soquete Omron PF113A-E para trilho DIN.
-
Também existe a versão PF113A-D (com clamp de caixa) para montagem similar.
Aplicação
-
Compatível com relés da família MK‑S / MK‑I da Omron.
-
Usado para relé de 3 pólos (3P) – relés com 11 pinos em algumas versões.
Método de Montagem
-
Montagem em trilho DIN (perfil tipo EN 50022 / DIN‑rail) ou montagem em superfície.
-
Suporta clipe de fixação (em algumas versões) para garantir fixação firme ao trilho.
Terminais Elétricos
-
Tipo de terminal: parafuso (“screw”) nos soquetes PF113A-E / D.
-
Seção de fio admitida: mínimo 0,5 mm² – máximo até 2,5 mm².
-
Torque máximo nos parafusos: 0,8 Nm.
-
Comprimento do fio a desencapar (“strip”): cerca de 6 a 7 mm.
Capacidade Elétrica
-
Corrente nominal máxima do soquete (capacidade de transporte): até 10 A para alguns modelos de soquete (segundo datasheet da Omron)
-
Tensão nominal (IEC): até 300 VAC.
-
Grau de proteção dos terminais: IP20 (proteção contra toque acidental de partes vivas) no soquete.
Dados Mecânicos / Dimensões
-
Largura: 42,8 mm para o PF113A-E.
-
Altura: 52 mm para esse soquete.
-
Profundidade: 31 mm (quando encaixado) para PF113A-E.
-
Peso: para PF113A-D, aproximadamente 65 g segundo o datasheet.
Temperatura de Operação
-
Faixa de temperatura de operação do soquete: de –25 °C até +85 °C.
Conformidade / Normas
-
Soquete conforme diretrizes de montagem de trilho DIN (EN 50022).
-
Compatível com terminais tipo “fork”, “ring” ou terminais redondos (“round ferrules”) dependendo da versão.
Fixação do Relé
-
Para evitar que o relé se solte, pode-se usar clips de retenção (“hold‑down clips”) do tipo PFC‑A1.
-
Trilhos compatíveis: Omron recomenda trilhos PFP‑100N ou PFP‑50N para fixação dos soquetes.
Itens Relacionados / Alternativas
-
Omron PF083A‑E soquete DIN 8 pinos — soquete similar, mas para relés com 8 pinos em vez de 11 pinos.
