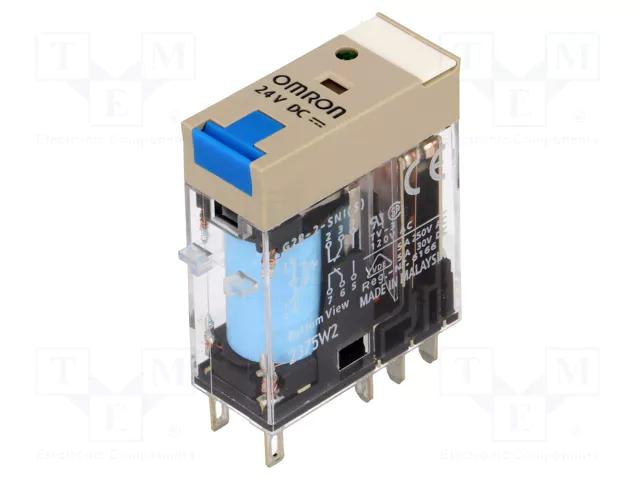

Descrição Técnica – Relé Omron G2R‑2‑SNI (S) 24 V DC
Aplicação e Estrutura
-
Modelo: G2R‑2‑SNI (S) — relé eletromagnético de uso geral. Formato DPDT (2 Form C) com dois polos e duas posições por polo
-
Montagem: Encaixe em base tipo socket (plug-in) para fácil instalação.
Bobina (Coil)
-
Tensão de bobina (nominal): 24 V DC
-
Corrente da bobina: Aproximadamente 21,6 mA
-
Resistência da bobina: Aproximadamente 1,1 kΩ
-
Consumo de potência: Cerca de 0,53 W
Contatos
-
Capacidade de comutação (resistiva):
-
Até 5 A a 250 V AC;
-
Até 5 A a 30 V DC
-
-
Tensão máxima comutada: Até 380 V AC e 125 V DC
Tempos de Operação
-
Tempo de atuação: Aproximadamente 15 ms
-
Tempo de liberação: Cerca de 5 ms
Resistência Interna e Capacidade de Serviço
-
Resistência de contato: Aprox. 30 mΩ
-
Capacidade de comutação máxima (potência):
-
Até 150 W
-
1,25 kVA
-
Vida Útil e Confiabilidade
-
Durabilidade elétrica: Aproximadamente 100.000 ciclos sob carga nominal
-
Durabilidade mecânica: Até 20 milhões de operações (cerca de 18.000 operações/h)
Recursos Indicadores e Segurança
-
Indicador visual (LED) e botão de teste com trava mecânica (test button lockable)
-
Indicador mecânico que mostra posição do mecanismo interno (em algumas versões)
Dimensões e Ambiente
-
Dimensões aproximadas (CxLxA): 29 × 13 × 35,5 mm
-
Peso: Cerca de 20 g .
-
Faixa operacional de temperatura: –40 °C a +70 °C
Outras Informações
-
Material dos contatos: Liga de prata (Ag alloy, como AgSnIn)
-
Normas e certificações: CE, UL, VDE, CSA, IEC
-
Isolamento elétrico: Resistência de isolamento mínima de 1 000 MΩ a 500 V DC; resistência dielétrica elevada entre bobina e contatos e entre polos
-
Resistência a vibrações e choques: Alta robustez mecânica para operar em ambientes industriais
Resumo Técnico – Omron G2R‑2‑SNI (S) 24 V DC
| Recurso | Especificação |
|---|---|
| Modelo | G2R‑2‑SNI (S) – relé eletromagnético DPDT (2 Form C) |
| Bobina | 24 V DC; ~21,6 mA; ~1,1 kΩ; consumo ~0,53 W |
| Contatos | 5 A @ 250 V AC / 30 V DC; até 380 V AC / 125 V DC max. |
| Tempo de atuação/liberação | ~15 ms / ~5 ms |
| Vida elétrica | ~100.000 ciclos |
| Recursos adicionais | LED indicador, botão de teste, carcaça transparente, indicador mecânico |
| Dimensões (mm) | 29 × 13 × 35,5 |
| Peso | ~20 g |
| Temperatura de operação | –40 °C a +70 °C |
| Normas | CE, UL, VDE, CSA, IEC |
| Montagem | Base socket (encaixe rápido) |
