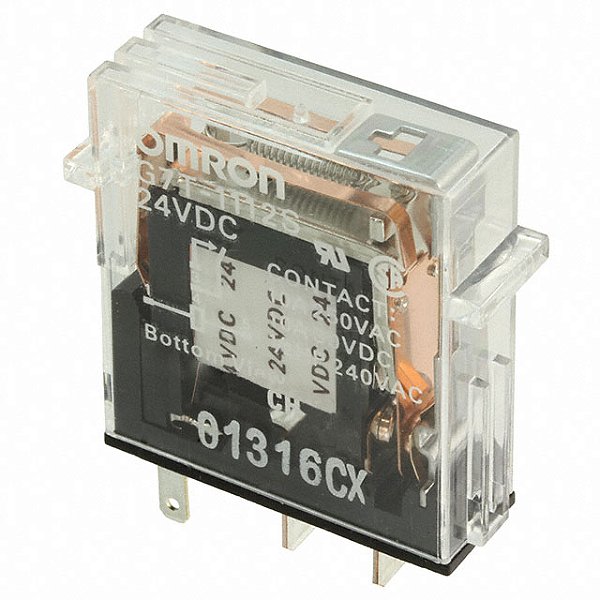

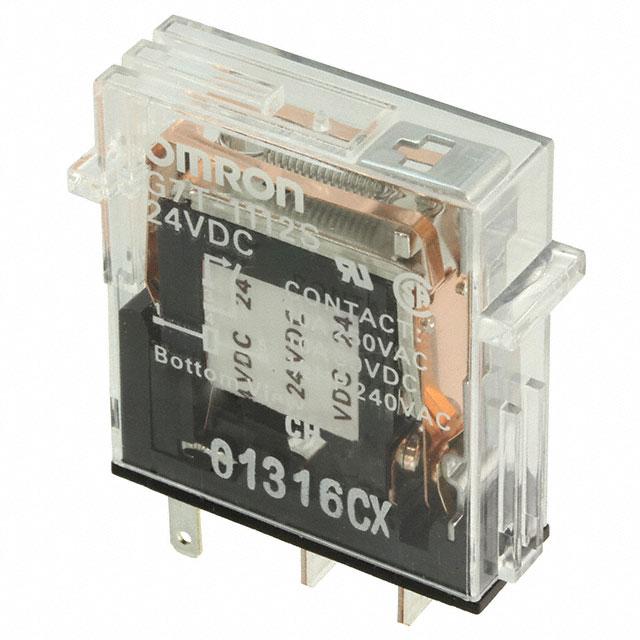

RELE ELETROMECANICO, SPST-NF , 5A, 24V OMRON

Relé Eletromecânico Omron – SPST-NF, 5A, 24V

Especificações Técnicas

• Fabricante: Omron

• Tipo: Relé eletromecânico

• Configuração de contato: SPST-NF (1 polo, 1 contato normalmente fechado)

• Capacidade de contato:

  • Corrente nominal: 5 A (carga resistiva a 250 VCA / 30 VCC)

  • Tensão máxima de comutação: 250 VCA / 30 VCC

• Tensão da bobina: 24 VCC

• Consumo da bobina: Aproximadamente 0,9 W (dependendo da série)

• Resistência da bobina: ~650 Ω (para modelo 24 VCC)

• Isolação dielétrica:

  • Entre bobina e contatos: 2.000 VAC por 1 minuto

  • Entre contatos abertos: 1.000 VAC por 1 minuto

• Resistência de isolamento: Mínimo 100 MΩ a 500 VCC

• Tempo de operação: Máx. 20 ms

• Tempo de liberação: Máx. 20 ms

• Vida útil elétrica: 100.000 operações (sob carga nominal)

• Vida útil mecânica: 10.000.000 operações

• Temperatura de operação: -25 ºC a +55 ºC

• Método de montagem: Soquete ou solda em PCI (dependendo do modelo da série)

• Dimensões típicas: 28 x 10 x 12 mm (varia conforme modelo)

Aplicações

• Automação industrial

• Comando e intertravamento de circuitos

• Painéis elétricos e sistemas de proteção

• Acionamento de cargas em baixa potência

Séries Omron compatíveis

Modelos típicos que atendem à configuração SPST-NF, 5A, 24 VCC:

• G2R-1-E-DC24 (linha universal, com opção transparente)

• MY2N-DC24 (linha padrão, 2 contatos – versão disponível em SPST-NF)

• G5LE-1-DC24 (compacto, uso geral)
