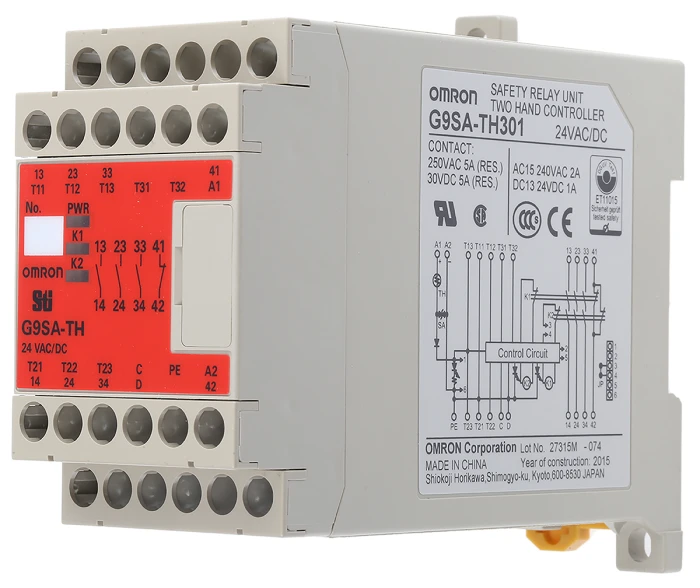

RELE DE SEGURANCA P BIMANUAL,3 POL NA,1 POL NF,2CAN,24AC/DC G9SATH301ACDC24
-
- 1x de R$ 2.763,73 sem juros
- 2x de R$ 1.482,37
- 3x de R$ 1.009,80
- 4x de R$ 771,73
- 5x de R$ 629,33
- 6x de R$ 534,79
-
R$ 2.763,73
-
R$ 2.763,73
-
R$ 2.763,73
Descrição Técnica – Relé de Segurança Bimanual, 3 Contatos NA + 1 NF, 2 Canais, 24 V AC/DC – G9SA-TH301 AC/DC24
Função Geral
Relé de segurança da série OMRON G9SA, modelo específico para aplicações bimanuais (dois botões), garantindo que o operador use ambas as mãos simultaneamente para ativar uma máquina, evitando riscos de acidente. Possui supervisão de canais duplos e detecção de falhas, ideal para atender às exigências de segurança em máquinas industriais.
Especificações Elétricas
| Parâmetro | Valor | Observações |
|---|---|---|
| Tensão de alimentação nominal | 24 V AC / 24 V DC | Aceita alimentação tanto em corrente contínua quanto alternada. |
| Faixa de operação da tensão | ~85% a 110% da tensão nominal | |
| Corrente de consumo / Potência | Até ~1,7 W ou 5,7 VA | Depende do modo de operação. |
| Entradas de segurança (canais) | 2 canais | Supervisão redundante. |
| Corrente nas entradas | Máx. 40 mA | |
| Configuração dos contatos | 3 NA (segurança) + 1 NF (auxiliar) | Contatos NA para saída de segurança e NF para monitoramento. |
| Capacidade de comutação | 5 A @ 250 V AC ou 5 A @ 30 V DC | Carga resistiva. |
| Resistência de contato | ≤ 100 mΩ | Medida padrão. |
| Tempo de resposta | Até 30 ms | Da ativação da entrada até a comutação da saída. |
| Isolação dielétrica | 2.500 V AC por 1 minuto | Entre entrada e saída. |
| Tensão suportada de impulso (Uimp) | 4 kV | Proteção contra surtos. |
| Resistência de isolamento | ≥ 100 MΩ a 500 V DC |
Especificações Mecânicas e Ambientais
-
Temperatura de operação: –25 °C a +55 °C (sem congelamento ou condensação)
-
Tolerância a vibração: 10–55–10 Hz, até 0,75 mm (amplitude)
-
Resistência a choque: 300 m/s² (destruição), 100 m/s² (funcionamento)
-
Durabilidade mecânica: ≥ 5 milhões de ciclos (sem carga)
-
Durabilidade elétrica: ≥ 100.000 ciclos (com carga nominal)
-
Parafuso de aperto nos terminais: ~0,6 N·m
-
Montagem: Trilho DIN ou por parafuso
-
Largura típica do módulo: 45 mm
Segurança e Normas
-
Categoria de segurança: Categoria 4 / PL e (ISO 13849-1)
-
Supervisão de canais cruzados (cross-monitoring)
-
Detecção de falhas internas e contatos soldados
-
Contato auxiliar (NF) para monitoramento de status
-
Modos de reset: Manual ou automático (configurável por fiação)
