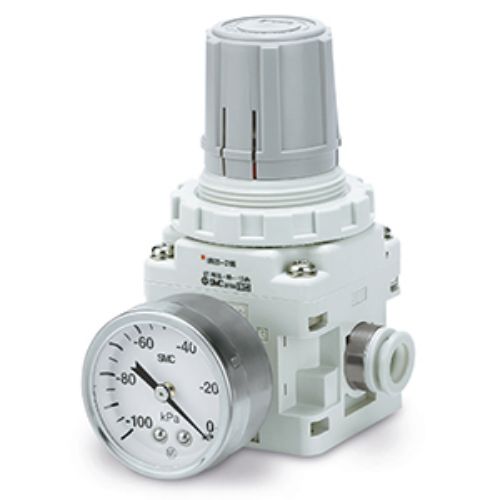

REGULADOR DE VÁCUO IRV20-C10BG SMC

Especificações principais

• Tipo: Regulador de vácuo, série IRV10/20.

• Código: IRV20-C10BG.

• Faixa de ajuste da pressão de vácuo (“SET side”): aproximadamente -100 kPa até -1,3 kPa.

• Vazão máxima (caudal) aproximada: 235 L/min (conforme RS) para este modelo específico.

• Conexão do lado “VAC” (vácuo) / “SET” (controle) para tubos com diâmetro externo: ø6 mm, ø8 mm, ø10 mm, ¼″, 5/16″, 3/8″.

• Conexões típicas de rosca/encaixe: padrão “one-touch” (encaixe rápido) e também versões com rosca Rc, conforme montagem.

• Temperatura de operação típica do fluido/ambiente: 5 °C a 60 °C.

• Pressão de teste de suporte (resistência à pressão): 100 kPa (exceto se houver manômetro) para certas variantes.

• Resolução mínima de regulagem (aproximada): 0,13 kPa ou menor.

• Série “20” do modelo (IRV20) indica tamanho maior/maior vazão comparado à série “10”.

Aplicações / características de uso

• Projetado para controlar a pressão de linha de vácuo em sistemas pneumáticos ou de manuseio de vácuo.

• Ideal para montagem com tubulações de Ø10 mm ou outras conforme conexão; permite integração reduzida e uso de conexão tipo “one-touch”, o que facilita manutenção ou instalação.

• A faixa de vácuo permite operação de níveis relativamente baixos de vácuo (até cerca de -100 kPa) ou próximo ao vácuo leve/controle fino (-1,3 kPa).

• Adequado para automação industrial, pick-and-place a vácuo, sistemas de exaustão leve ou retenção por ventosa, onde é necessário ajustar e estabilizar a pressão de vácuo.

Observações importantes

• Verifique se o diâmetro e tipo de conexão (tubo ou rosca) correspondem ao seu sistema (ex: Ø10 mm “one-touch”, ou rosca Rc dependendo da montagem).

• A faixa de regulagem deve ser compatível com seu requisito de vácuo; se for necessário vácuo mais profundo (ex: abaixo de -100 kPa), talvez outra variante seja necessária.

• Como todo componente pneumático/vácuo, é importante garantir filtragem, boa vedação, e manutenção adequada para alcançar desempenho previsto.

• Para obter dados completos — como curvas de vazão versus pressão, dimensões mecânicas detalhadas, acessórios — recomenda-se consultar o datasheet oficial da SMC (por exemplo “SP084E-029J” para a série IRV20).
