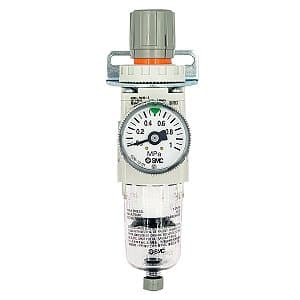

FILTRO REGULADOR SMC AW20-02BG-D
Descrição Técnica
O AW20-02BG-D faz parte da série AW-D da SMC, que combina as funções de filtro e regulador de pressão em um único corpo. Essa solução compacta facilita a montagem, reduz o espaço necessário e diminui o número de conexões e tubulações.
Especificações Técnicas Principais
| Parâmetro | Valor / Informação | Observações |
|---|---|---|
| Série / Modelo | AW20-02BG-D | Série AW-D (nova geração) |
| Tamanho do corpo | 20 (AW20) | Tamanho pequeno (indicado para sistemas compactos) |
| Conexão de rosca | Rc 1/4" (indicada pelo “02”) | Pode variar conforme o pedido (Rc, NPT, G) |
| Filtro incorporado | 5 µm padrão (pode variar: 2 a 100 µm) | Retém partículas sólidas do ar comprimido |
| Regulador de pressão | Tipo aliviado (relieving) | Permite o escape de pressão quando ajustado para valor menor |
| Faixa de pressão | 0,05 a 0,85 MPa (aproximadamente 0,5 a 8,5 bar) | Ideal para uso industrial |
| Material do copo | Policarbonato com proteção externa transparente | Visibilidade total de 360° e maior resistência mecânica |
| Grau de proteção | Tampa de proteção contra impactos (bowl guard) | Mais seguro em ambientes industriais |
| Dreno | Manual padrão | Pode ter opção automática (sob consulta) |
| Manômetro | Sim, incluído (indicado pela letra “G” no código do modelo) | Facilita o monitoramento da pressão ajustada |
| Montagem modular | Sim, compatível com outros componentes da série AC/D | Pode ser montado com lubrificadores, filtros adicionais, válvulas, etc. |
| Temperatura de uso | 5 a 60°C | Para aplicações em ambientes industriais padrão |
| Vazão | Aproximadamente 600 a 900 L/min (dependendo da pressão) | Para aplicações de pequeno a médio porte |
| Código completo | AW20-02BG-D | AW = Filtro + Regulador; 20 = tamanho; 02 = 1/4"; B = dreno manual; G = manômetro; D = nova geração |
Diferenciais da Série AW-D (Nova Geração)
-
Redução de perda de carga: até 50% menor que modelos anteriores (AW-A e AW-B).
-
Substituição rápida do elemento filtrante: sem necessidade de ferramentas (em alguns modelos).
-
Sistema modular otimizado: mais fácil de montar e desmontar com outros componentes pneumáticos da SMC.
-
Design com economia de espaço: ideal para painéis ou máquinas compactas.
Aplicações Típicas
-
Linhas de ar comprimido industriais
-
Sistemas pneumáticos automatizados
-
Máquinas CNC
-
Linhas de montagem e produção
