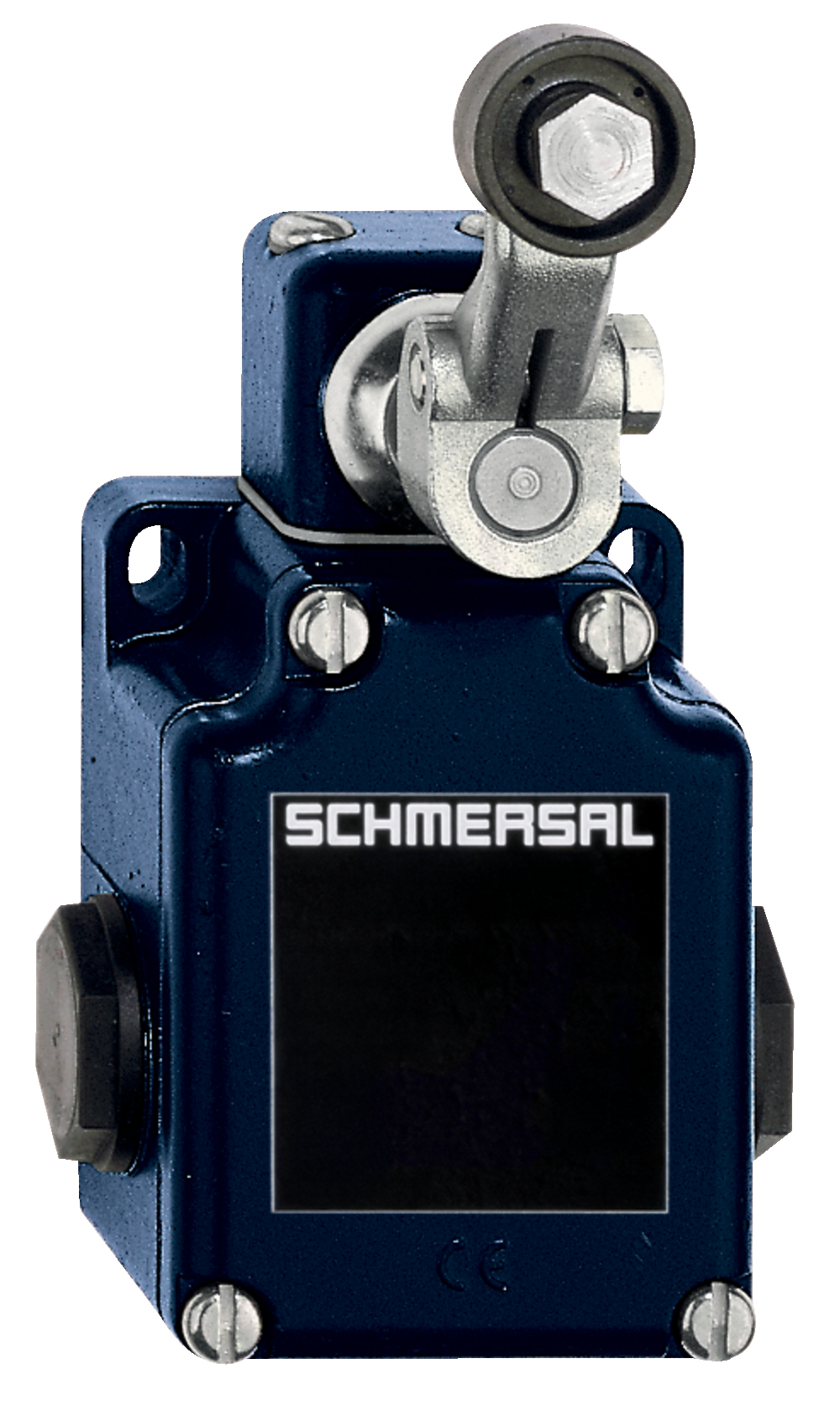

CHAVE FIM DE CURSO METALICA 182005 TVH 015-11Y SCHMERSAL
-
- 1x de R$ 758,50 sem juros
- 2x de R$ 406,39
- 3x de R$ 276,83
- 4x de R$ 211,56
- 5x de R$ 172,52
- 6x de R$ 146,60
-
R$ 758,50
-
R$ 758,50
-
R$ 758,50
Descrição Técnica
-
Tipo: Chave de fim de curso (interruptor de limite) mecânico, com invólucro metálico.
-
Código de encomenda / número de artigo: 131 058 010 (versão “RMS”) para o tipo TVH 015-11Y.
-
Princípio de funcionamento: método mecânico com atuador tipo alavanca basculante com roldana.
-
Norma aplicável / homologação: atende à norma EN IEC 60947‑5‑1.
Dados mecânicos e dimensionais
-
Invólucro: metal leve fundido sob pressão, com acabamento pintado.
-
Dimensões do componente básico: aproximadamente 43 mm (comprimento) × 67 mm (largura) × 133 mm (altura) para a versão com alavanca rolante.
-
Atuador: alavanca com roldana (material da roldana: plástico) — ângulo de atuação ~30° à esquerda e ~30° à direita.
-
Faixa de velocidade de atuação: mínimo 1 mm/min; máximo 1 m/s para aquele tipo de atuação.
Condições ambientais e proteção
-
Grau de proteção: IP65 — protege contra entrada de poeira e jatos de água leves.
-
Temperatura ambiente de operação: de -30 °C até +90 °C.
Dados elétricos
-
Corrente de teste térmico: 10 A, com contatos em prata.
-
Tensão de isolamento / categoria de uso não explicitamente detalhada para esta versão, mas a norma aplica a comutação de baixa tensão (ver manual completo para categoria AC-15/UL etc).
Observações de montagem / atuação
-
A cabeça do atuador pode ser reposicionada em incrementos de 90° (4 × 90°) e a posição da alavanca pode ser ajustada em 360° contínuos.
-
Versão com alavanca basculante com roldana (dependendo da codificação “-11Y”) possui 1 contato NA + 1 contato NF (1 NO/1 NC) conforme código “11” na codificação da família.
