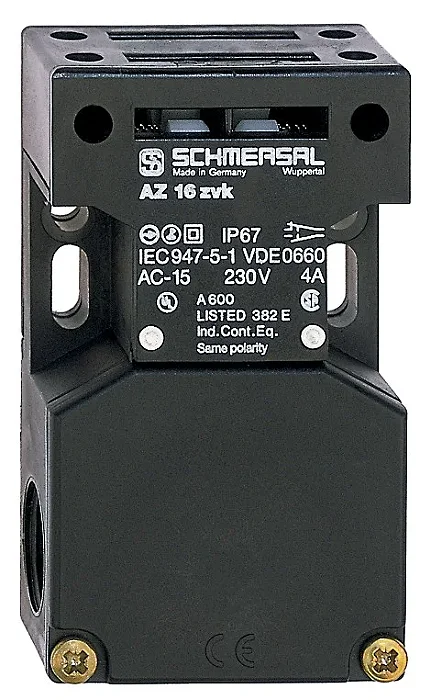

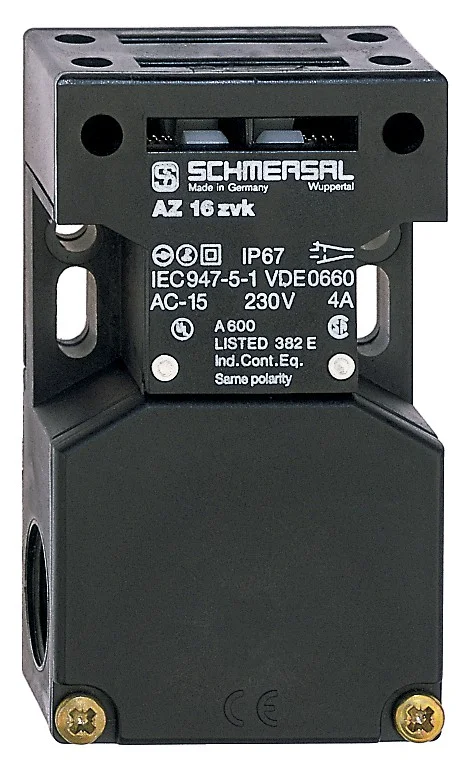

CHAVE DE SEGURANCA RETANGULAR AZ1612ZVRK-M16 SCHMERSAL

Especificações Técnicas – Chave de Segurança AZ 16‑12ZVRK‑M16

Geral / Mecânica

• Invólucro: termoplástico reforçado com fibra de vidro, auto-extinguível.

• Dimensões: 52 mm (largura) × 90 mm (altura) × 30 mm (espessura)

• Fixação: por parafusos (versão frontal)

• Entradas de cabo: 3 roscas M16 x 1,5 para passagem de condutores.

• Abertura forçada (“positive break”) para contatos NC: há curso de abertura obrigatório de 8 mm.

• Força de retenção (“latching force”): 30 N.

• Velocidade máxima de atuação (stringência de acionamento): até 2 m/s.

• Vida mecânica mínima: 1.000.000 de operações.

Contatos / Elétrico

• Configuração dos contatos: 1 contato NA + 2 contatos NF (1 NO, 2 NC).

• Tipo de ação dos contatos NC: “positive break” (ruptura positiva, importante para segurança).

• Corrente máxima de comutação (segurança):

  • AC (categoria AC‑15): 4 A a 230 V

  • DC (categoria DC‑13): 4 A a 24 V

• Material dos contatos: prata (“Silver”) para boa condutividade.

• Frequência máxima de comutação: até ~4.000 manobras/h.

Ambientais / Isolamento

• Grau de proteção (IP): IP67 — proteção contra poeira e imersão temporária.

• Temperatura ambiente de operação: de –30 °C até +80 °C.

• Temperatura para armazenamento / transporte: –40 °C até +85 °C.

• Altitude máxima de instalação recomendada: até 2.000 m acima do nível do mar. s

• Tensão de isolamento (Ui): 500 V.

• Tensão de impulso suportada (Uimp): 6 kV.

• Categoria de sobretensão: III (de acordo com norma).

• Grau de poluição: 3 (segundo norma de isolamento).

Segurança / Vida Útil

• Normas de conformidade: EN ISO 13849‑1, EN ISO 14119, EN IEC 60947‑5‑1.

• Performance Level (PL): até c, para uso simples.

• Categoria de controle: 1, quando usado em um canal de segurança.

• B10d (vida de falha perigosa):

  • Contato NC: 2.000.000 de operações (estimado)

  • Contato NO: 1.000.000 de operações (com carga resistiva, 10% Ie)

• Vida útil prevista (“mission time”): ~ 20 anos (segundo avaliação do fabricante para categoria de segurança)

Instalação / Ligação

• Terminais elétricos: bornes de rosquear, com capacidade de cabo de 0,25 mm² até 2,5 mm².

• Tipo de cabo permitido: cabos rígidos (uni‑fio), multi‑fio e flexíveis.

Outros Características

• Codificação universal (universal coding) para reduzir risco de chaveamento indevido.

• Insensível à sujeira: o invólucro e a codificação permitem operação segura mesmo com presença de sujeira leve.

• Furação de fixação: furos longitudinais para ajuste e furos presentes para fixação.

• Peso bruto aproximado: ~ 120 g.
