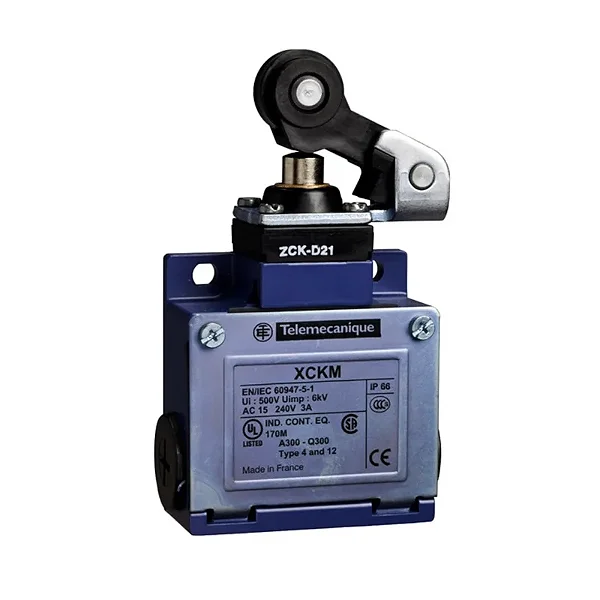

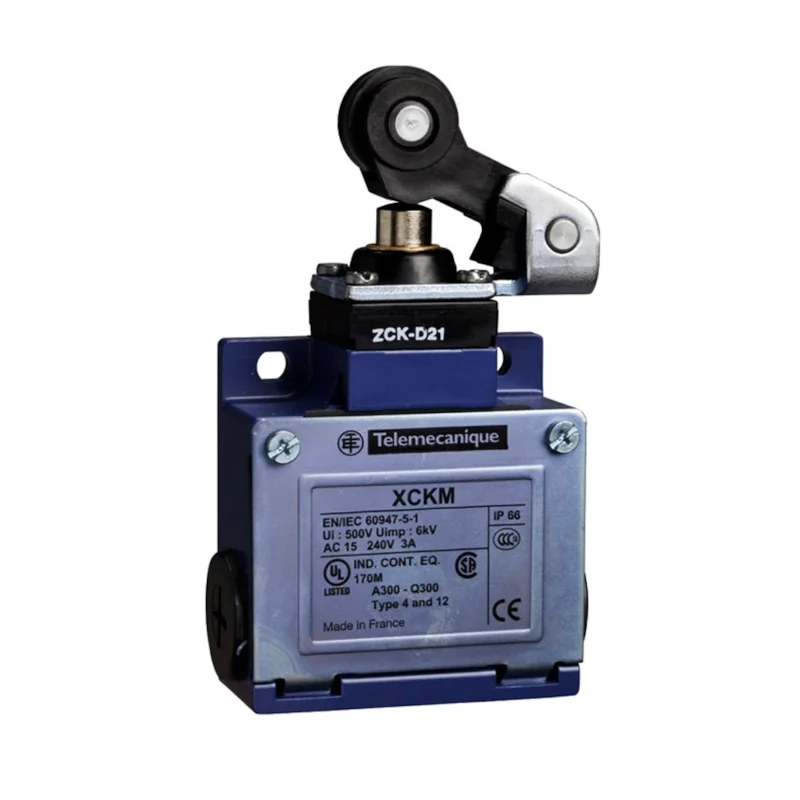

CHAVE FIM DE CURSO METALICO PISTÃO ROLDANA 1NA/1NF XCKM121 TELEMECANIQUE

DESCRIÇÃO TÉCNICA – CHAVE FIM DE CURSO METÁLICA PISTÃO ROLDANA 1NA/1NF XCKM121 TELEMECANIQUE (SCHNEIDER ELECTRIC)

A XCKM121 é uma chave fim de curso metálica da linha Telemecanique (Schneider Electric), desenvolvida para aplicações industriais que exigem robustez, precisão e confiabilidade na detecção de posição mecânica de equipamentos e máquinas automatizadas.

Características Gerais:

• Fabricante: Schneider Electric

• Série: XCKM (corpo metálico)

• Código: XCKM121

• Tipo de acionamento: Pino de pistão com roldana (rolamento)

• Função elétrica: 1 contato NA + 1 contato NF (1NA/1NF)

• Tipo de contato: Mecanismo snap action (ação rápida)

• Montagem: Corpo metálico retangular com fixação por parafusos

• Cabeçote: Substituível e ajustável em 4 direções (90°)

• Conexão elétrica: Rosca de entrada para prensa-cabo M20 x 1,5

Características Elétricas:

• Tensão nominal de operação: até 240 V AC / 250 V DC

• Corrente térmica nominal: 10 A

• Categoria de utilização: AC-15 (240 V / 3 A), DC-13 (250 V / 0,27 A)

Características Mecânicas e Ambientais:

• Material do corpo: Liga metálica (alta resistência mecânica)

• Curso total do êmbolo: 6 mm (típico)

• Força de acionamento: ~1,2 N (dependendo da direção e velocidade de acionamento)

• Vida mecânica: até 15 milhões de operações

• Vida elétrica: até 10⁶ ciclos (dependendo da carga)

• Grau de proteção: IP66 (resistente a poeira e jatos d’água)

• Temperatura de operação: -25 °C a +70 °C

Aplicações Típicas:

• Sistemas de automação industrial

• Máquinas de embalagem, transporte e elevação

• Controle de posição em processos mecânicos

• Intertravamento e segurança em dispositivos móveis

Resumo:

A XCKM121 é uma chave fim de curso de alta durabilidade e precisão, ideal para ambientes industriais severos. Seu corpo metálico e mecanismo de ação rápida garantem desempenho confiável mesmo sob condições adversas.
