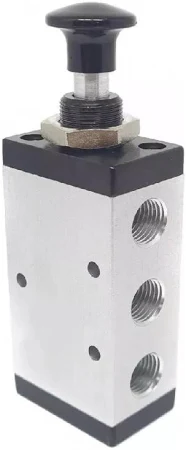

VALVULA PNEUMÁTICA BOTAO C/ TRAVA 5/2 VIAS G1/8" 4R210-06E
-
- 1x de R$ 68,50 sem juros
- 2x de R$ 37,04
- 3x de R$ 25,06
- 4x de R$ 19,07
- 5x de R$ 15,45
- 6x de R$ 13,03
-
R$ 68,50
Especificação Técnica – Válvula 5/2 vias Botão com Trava – 4R210-06 (G1/8″)
1. Função e Aplicação
-
Função: Válvula direcional 5/2 vias, 2 posições, ação por botão com trava, ideal para controle manual de cilindros pneumáticos de dupla ação, permitindo manter o curso estendido até desengatar o bloqueio do botão.
2. Fluido e Condições de Operação
-
Fluido de operação: Ar comprimido filtrado (filtro de 40 μm recomendado)
-
Faixa de pressão de trabalho: 0 a 8 bar (alguns modelos até 10 bar)
-
Temperatura de trabalho: entre –5 °C e +60 °C (ou até +70 °C em algumas versões)
3. Conexões e Materiais
-
Tipo de rosca: G1/8″ (entrada, saída e escapamento)
-
Corpo da válvula: Alumínio ou liga de alumínio
-
Vedação: Borracha do tipo Buna‑N (Nitrila)
4. Vazão e Seção Efetiva
-
Seção efetiva: cerca de 14 mm² (CV ≈ 0,78), o que indica uma boa fluidez do ar através da válvula
-
Outras referências indicam CV ≈ 0,89 com seção de 16 mm², dependendo do modelo e série 4R específica
5. Dimensões e Peso
-
Peso aproximado: ~0,128 kg
-
Dimensões estimadas: cerca de 100 × 38 × 25 mm (4 × 1.5 × 1 polegadas), conferindo compactidade para instalação em painéis ou cercanias de atuadores
6. Design e Durabilidade
-
Estrutura de fole deslizante (spool): oferece alta estanqueidade, baixa fricção interna e longa vida útil; não requer lubrificação adicional
-
Acionamento manual confiável: operação precisa e robusta com travamento mecânico do botão até liberação posterior
Resumo Técnico
| Característica | Detalhe |
|---|---|
| Modelo | 4R210‑06E (Válvula 5/2 vias, botão com trava, G1/8″) |
| Acionamento | Manual, botão com trava mecânica |
| Vias / Posições | 5 vias (P, A, B, EA, EB) / 2 posições |
| Fluido | Ar comprimido filtrado (40 µm) |
| Pressão de trabalho | 0 a 8 bar (até 10 bar em versões similares) |
| Faixa de temperatura | –5 °C a +60 °C |
| Conexões | Entrada/Saída/Escape: 1/8″ (G1/8) |
| Material corpo | Alumínio |
| Vedação | Buna‑N |
| Seção efetiva (Cv) | ~14 mm² (CV ≈ 0,78) ou até 16 mm² (CV ≈ 0,89) |
| Peso | ~0,128 kg |
| Dimensões aproximadas | ~100 × 38 × 25 mm |
| Lubrificação necessária | Não (auto lubrificante) |
| Aplicação recomendada | Controle manual de cilindros pneumáticos |
| Benefício | Compacta, confiável e fácil instalação |
