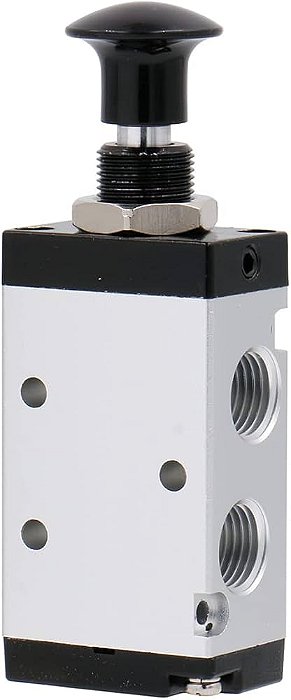

VALVULA PNEUMÁTICA BOTAO C/ TRAVA 3/2 VIAS G1/8" 3R210-06E
-
- 1x de R$ 68,30 sem juros
- 2x de R$ 36,93
- 3x de R$ 24,98
- 4x de R$ 19,01
- 5x de R$ 15,41
- 6x de R$ 12,99
-
R$ 68,30
-
R$ 68,30
Especificação Técnica – Válvula 3/2 Vias Botão com Trava (Modelo 3R210‑06E)
1. Função e Aplicação
-
Configuração: Válvula direcional 3 vias, 2 posições (3/2). Possui porta de pressão (P), de saída (A) e de escape (EA). É normalmente normalmente fechada, abrindo o circuito ao pressionar e/ou travar o botão. Ideal para comando manual de cilindros pneumáticos de ação simples ou dupla.
-
Acionamento: Manual por botão com trava mecânica, mantendo a posição até liberação — diretamente no modelo “Botão com Trava”.
2. Conexões e Material
-
Rosca: Entradas e saídas na configuração G1/8″ (ou BSP 1/8″) — inclui porta de escape com o mesmo padrão de rosca.
-
Material do corpo: Liga de alumínio com corpo robusto e leve.
-
Vedação: Não especificada diretamente, mas de uso comum com material tipo Buna-N (nitrila) ou similar em válvulas deste tipo.
3. Fluido, Pressão e Temperatura
-
Fluido de trabalho: Ar comprimido, filtrado com elemento de 40 μm.
-
Faixa de pressão de trabalho: Entre 0 e 0,8 MPa (equivalente a 8 bar).
-
Pressão máxima de ruptura/teste: Até 1,2 MPa (12 bar) ou 1,5 MPa (15 bar), dependendo da fonte ou variante.
-
Temperatura de operação: Geralmente entre –5 °C e +60 °C; algumas fontes indicam faixa até +70 °C.
4. Vazão (Seção Eficaz)
-
Abertura interna (seção eficaz): Aproximadamente 14 mm² (CV ≈ 0,78), garantindo boa fluidez.
5. Durabilidade e Construção Interna
-
Estrutura de fole deslizante (spool): Proporciona boa vedação, baixo atrito e longa vida útil. Acomoda operação manual suave e precisa sem necessidade de lubrificação.
6. Montagem e Peso
-
Montagem em painel: Fácil instalação, muitas vezes com orifício para parafusamento ou encaixe.
-
Peso estimado: Cerca de 0,128 kg (128 gramas).
Resumo Técnico – Válvula 3R210‑06E
| Característica | Especificação |
|---|---|
| Modelo | 3R210‑06E — Válvula 3/2 vias com botão com trava |
| Ação | Manual, botão trava mecânica |
| Configuração de vias | 3 vias (P, A, EA), 2 posições |
| Rosca (entrada/saída/escape) | G1/8″ BSP |
| Material do corpo | Alumínio |
| Fluido | Ar comprimido filtrado (40 μm) |
| Pressão de trabalho | 0…0,8 MPa |
| Pressão de ruptura | Até 1,2 ou 1,5 MPa |
| Temperatura de operação | –5 °C a +60 °C (alguns até +70 °C) |
| Vazão (seção/CV) | ~14 mm² (CV ≈ 0,78) |
| Vedação | Provavelmente Buna-N |
| Estrutura interna | Spool deslizante, sem lubrificação |
| Montagem | Painel/enfileirável |
| Peso | ~0,128 kg |
