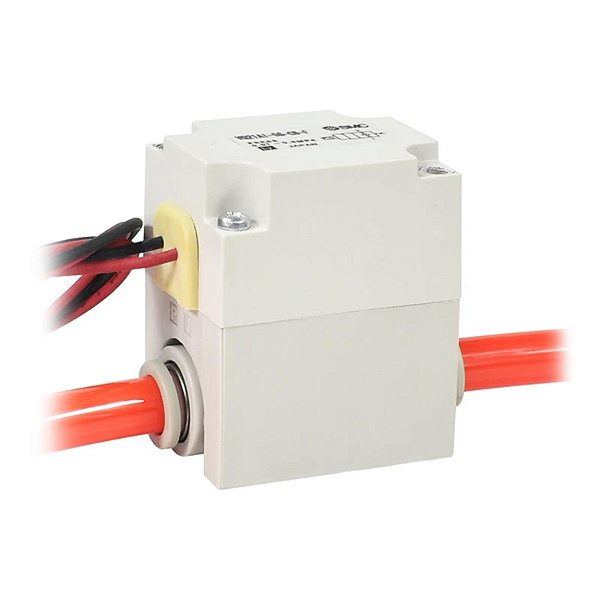

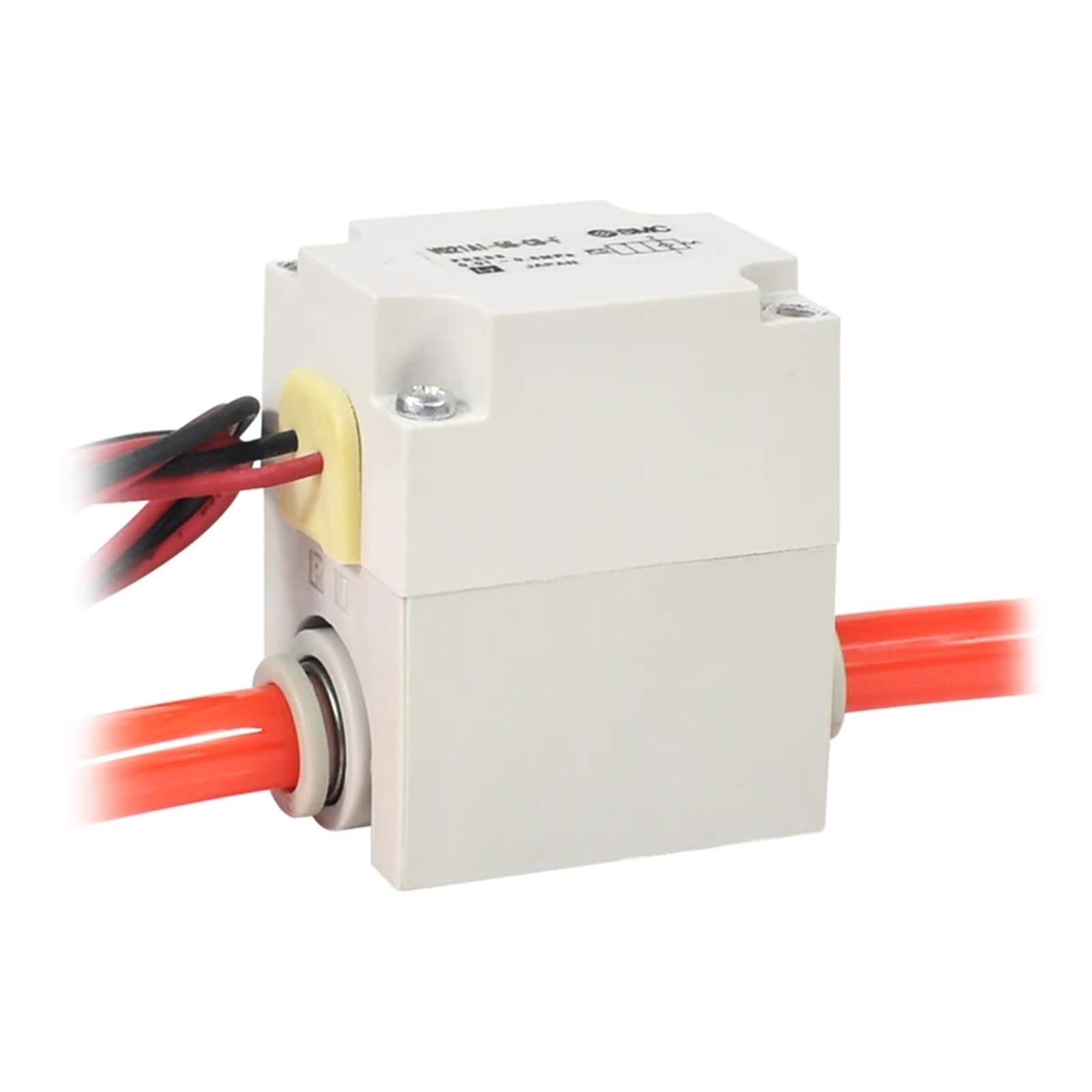

VALVULA DIREICIONAL SOLENOIDE SMC VQ21A1-5G-C6

VALVULA DIREICIONAL SOLENOIDE SMC VQ21A1-5G-C6

Código: VQ21A1-5G-C6 Marca:
R$ 403,28 R$ 263,01
até 6x de R$ 50,89
Comprar Estoque: Disponível
  • Parcelas Pagali Cartão, Mercado Pago
    • 1x de R$ 263,01 sem juros
    • 2x de R$ 141,07
    • 3x de R$ 96,09
    • 4x de R$ 73,44
    • 5x de R$ 59,89
    • 6x de R$ 50,89
  • R$ 263,01 Pix
  • R$ 263,01 Pagamento na entrega
  • R$ 263,01 Boleto Bancário
  Não sei meu CEP
* Este prazo de entrega está considerando a disponibilidade do produto + prazo de entrega.

Detalhamento Técnico – Válvula SMC VQ21A1‑5G‑C6

Geral e Comportamento

  • Série: VQ20/VQ30 – válvula piloto operada, 2‑vias, multi‑mídia. Compacta, leve e com excelente capacidade de fluxo, ideal para alto desempenho com custo reduzido.

  • Aplicação: Gás seco, principalmente ar.

  • Tipo de Corpo: Unidade simples (Single Unit).

Pressão e Fluxo

  • Faixa de pressão de operação: 0,01 a 0,6 MPa.

  • Coeficiente de fluxo (Cv): aproximadamente 0,39 (modelo VQ20); ou até 0,81 (VQ30).

  • Área efetiva/orifício: 7,2 mm² a 17,5 mm² (equivalente a Cv 0,4 a 4,8).

Elétrica e Resposta

  • Tensão da bobina: 12 VDC, 24 VDC, e opções em VAC (100, 110, 200 VAC).

  • Entrada elétrica: Tipo grommet (com vedação por bucha de anel elástico).

  • Circuito elétrico: Voltagem contínua – com circuito de economia de energia e supressor de surtos.

  • Consumo de energia: Aproximadamente 2,9 W na energização inicial (inrush) e 0,6 W em retenção (holding), com circuito economizador de energia.

  • Resposta: Aproximadamente 10 ms para energizar (ON) e 15 ms para desligar (OFF).

    • Algumas fontes indicam resposta ≤ 5 ms no VQ20 e até 20 ms no VQ30.

Materiais e Ambiente

  • Material do corpo: Resina plástica.

  • Material da vedação: Fluoroelastômero (FKM).

  • Temperatura de operação (ambiente e fluido): de –10 °C até +50 °C.

Dimensões

  • Altura (Overall Height): 42,7 mm

  • Comprimento (Overall Length): 61,6 mm

  • Largura (Overall Width): 36 mm

Adicionais

  • Vedação de proteção: Grau IP65 (proteção contra poeira e jatos de baixa intensidade) em modelo com conector DIN.

  • Vida útil: A bobina de alta velocidade suporta até 20 milhões de ciclos a 100 cps em aplicações pneumáticas.

Tabela Resumo

Parâmetro Valor / Detalhes
Série VQ20 (modelo piloto) / VQ30
Tipo de válvula 2‑vias, piloto operada
Meio operacional Ar seco / gás inerte
Pressão operacional 0,01 a 0,6 MPa
Cv ≈ 0,39 (VQ20) / ≈ 0,81 (VQ30)
Tensão da bobina 12 VDC, 24 VDC, 100/110/200 VAC
Entrada elétrica Grommet
Consumo energético Inrush: ~2,9 W / Holding: ~0,6 W
Material do corpo Resina plástica
Vedação Fluoroelastômero (FKM)
Faixa de temperatura –10 °C a +50 °C
Tempo de resposta ≈ 10 ms ON / 15 ms OFF (varia com modelo)
Dimensões (A × C × L) 42,7 × 36 × 61,6 mm
Vida útil da bobina Até 20 milhões de ciclos (100 cps, uso pneu.)
