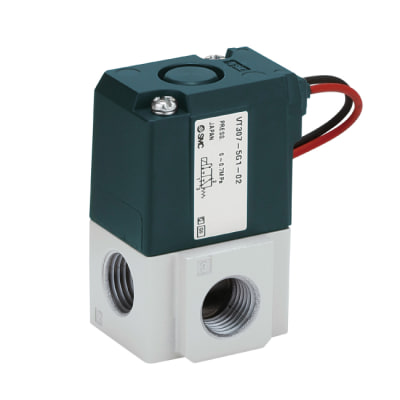

SMC VT307-5G1-02
A válvula direcional solenoide SMC VT307-5G1-02 pertence à série VT307, utilizada em sistemas pneumáticos para controlar o fluxo de ar comprimido em aplicações industriais. É uma válvula compacta, de acionamento elétrico, indicada para controle de cilindros pneumáticos, sistemas de automação e linhas de produção.
Descrição técnica
-
Tipo de válvula: Válvula direcional solenoide pneumática
-
Série: VT307
-
Configuração: 3 vias / 2 posições (3/2)
-
Tipo de acionamento: Solenoide simples, operação direta (direct operated poppet)
-
Fluido de trabalho: Ar comprimido
-
Aplicação: Controle de fluxo em sistemas pneumáticos e automação industrial.
Especificações técnicas principais
| Parâmetro | Especificação |
|---|---|
| Tipo de operação | Operação direta, solenoide simples |
| Número de vias / posições | 3 vias, 2 posições |
| Pressão de operação | 0 a 0,7 MPa (tipo padrão) |
| Temperatura de operação | –10 °C a 50 °C (sem congelamento) |
| Tempo de resposta | ≤ 20 ms (a 0,5 MPa) |
| Frequência máxima | 10 Hz |
| Tensão nominal da bobina | 24 VDC |
| Consumo de energia | Aproximadamente 4 W |
| Conexão elétrica | Cabo com grommet (aprox. 300 mm) |
| Tamanho da rosca | 1/4" (8A) |
| Tipo de rosca | Rc |
| Lubrificação | Não requerida (opcional óleo ISO VG32) |
| Acionamento manual | Botão manual tipo push (não travante) |
| Grau de proteção | Estrutura à prova de poeira |
Características construtivas
-
Baixo consumo de energia com operação eficiente.
-
Design compacto com alta capacidade de fluxo para o tamanho.
-
Vedação em borracha HNBR, resistente ao ozônio e ao desgaste.
-
Pode executar diferentes funções pneumáticas (NC, NO, seletora ou divisora) dependendo da conexão das portas.
-
Compatível com montagem em manifold série VV307.
✅ Resumo:
A SMC VT307-5G1-02 é uma válvula direcional pneumática 3/2 vias de acionamento elétrico (24 VDC), operação direta e baixa potência, projetada para controle de ar comprimido em sistemas de automação industrial, com pressão de trabalho até 0,7 MPa e conexões 1/4" Rc
