R$ 9,28
-
R$ 9,28

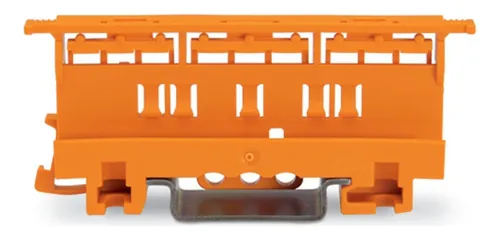

Identificação / Aplicação
-
Tipo: suporte de montagem para trilho DIN (acessório de fixação)
-
Uso: para fixar conectores da linha Wago 221‑6xx (até 6 mm²) em trilho DIN tipo TS‑35 ou em superfícies por parafuso
-
Modelo comercial equivalente: 221‑510 (suporte para 6 mm²) segundo catálogo da Leroy Merlin.
Especificações Técnicas Prováveis
| Característica | Valor típico | Observações / fontes |
|---|---|---|
| Material isolante | Poliamida PA 6.6 | Material plástico resistente e isolante. |
| Cor | Laranja (ou similar) | Para identificação visual da linha 221‑6xx. |
| Classe de inflamabilidade | UL94 V‑0 | Resistência à propagação de chama esperada para componentes elétricos |
| Tipo de montagem | Clip em trilho DIN TS‑35 e/ou fixação por parafuso | Permite encaixar no trilho ou fixar diretamente. |
| Compatibilidade | Conectores Wago série 221 de até 6 mm² (ex: 221‑612, 221‑613, 221‑615) | Suporte destinado à série 6xx para cabos maiores. |
| Largura / dimensão lateral | ~ 19,3 mm | Conforme anúncio do suporte 6 mm². |
| Altura total | ~ 94,2 mm | Medida anunciada para altura do suporte 221‑510/linha 6 mm². |
| Profundidade acima do trilho | ~ 28,3 mm | Distância medida da borda superior do trilho. |
| Peso estimado | ~ 11,9 g | Valor informado para versão de suporte 6 mm². |
Notas e Observações
-
A linha 221‑500 é originalmente para conectores de até 4 mm², com dimensões conhecidas: largura 17,5 mm, altura 77,6 mm, profundidade 25,5 mm.
-
Para utilização com conectores de 6 mm², o suporte adequado é o modelo 221‑510, que tem dimensões maiores e maior robustez para acomodar cabos de maior seção.
-
Verifique no fornecedor ou no datasheet oficial as tolerâncias dimensionais e resistência mecânica, pois estas versões para 6 mm² podem ter reforços estruturais adicionais.
-
Certifique‑se de montar corretamente no trilho e com alinhamento de fixação para evitar tensões no suporte que possam comprometer a segurança elétrica.
