Inversor de Frequência Schneider Altivar Process ATV930 – 250 kW – 380-480V Trifásico

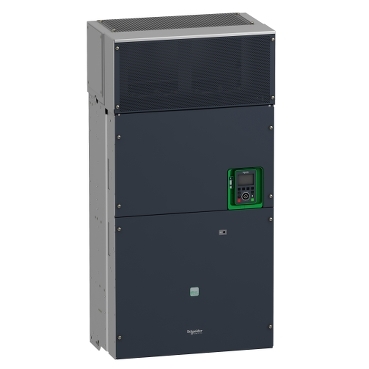

Inversor de Frequência Schneider Altivar Process ATV930 – 250 kW – 380-480V Trifásico (ATV930C25N4C)

O Altivar Process ATV930C25N4C é um inversor de frequência robusto e de alto desempenho, projetado para aplicações industriais exigentes, com controle avançado de motores assíncronos e síncronos, promovendo eficiência energética, confiabilidade e facilidade de integração em sistemas de automação.

⚡ Dados Elétricos:

• Tensão de alimentação: 380–480V AC (-15% a +10%) trifásico

• Potência nominal: 250 kW (uso normal) / 200 kW (uso pesado)

• Corrente nominal: 481 A (uso normal) / 387 A (uso pesado)

• Corrente de pico: até 577 A por 60 s (uso normal) / 581 A (uso pesado)

• Frequência de saída: até 599 Hz

• Frequência de chaveamento: 1–8 kHz ajustável, nominal em 2,5 kHz

• Filtro EMC: integrado

• Frenagem: por injeção de corrente contínua

🔧 Características Técnicas:

• Controle de motores: motores síncronos (ímã permanente, relutância síncrona) e assíncronos

• Protocolos de comunicação: Modbus Serial, Modbus TCP, Ethernet/IP

• Slots de expansão: Profibus DP, Profinet, DeviceNet, EtherCAT, CANopen, entradas/saídas analógicas e digitais

• Entradas digitais: 10 programáveis

• Saídas digitais: 2 programáveis

• Entradas analógicas: 3 (0–10V ou 0/4–20mA)

• Saídas analógicas: 2 (0–10V ou 0–20mA)

• Saídas de relé: 3 programáveis

• Funções de segurança: Safe Torque Off (STO), Safe Stop 1 (SS1), Safe Limited Speed (SLS), Safe Brake Control (SBC)

🌡️ Condições Ambientais:

• Temperatura de operação: -10°C a 40°C sem redução / até 60°C com derating

• Altitude de operação: até 1000 m sem redução, até 3000 m com redução de 1% a cada 100 m

• Umidade: 5–95% sem condensação

• Nível de ruído: 76 dB

• Proteção: IP21 / UL Tipo 1

📐 Dimensões e Peso:

• Largura: 598 mm

• Altura: 1195 mm

• Profundidade: 380 mm

• Peso: 203 kg

✅ Certificações:

• CE, UL, CSA, TÜV

• IEC 61800-3, IEC 61800-5-1, IEC 61000-3-12

• Compatível com os padrões de segurança funcional IEC 61508 e IEC 13849-1

O Altivar Process ATV930C25N4C é ideal para otimizar o consumo de energia, melhorar a produtividade e reduzir os custos operacionais em sistemas de bombeamento, ventilação, compressores e aplicações industriais diversas.
