Inversor de Frequencia Siemens 6SL3210-1PE34-8CL0 477A - 380-480v

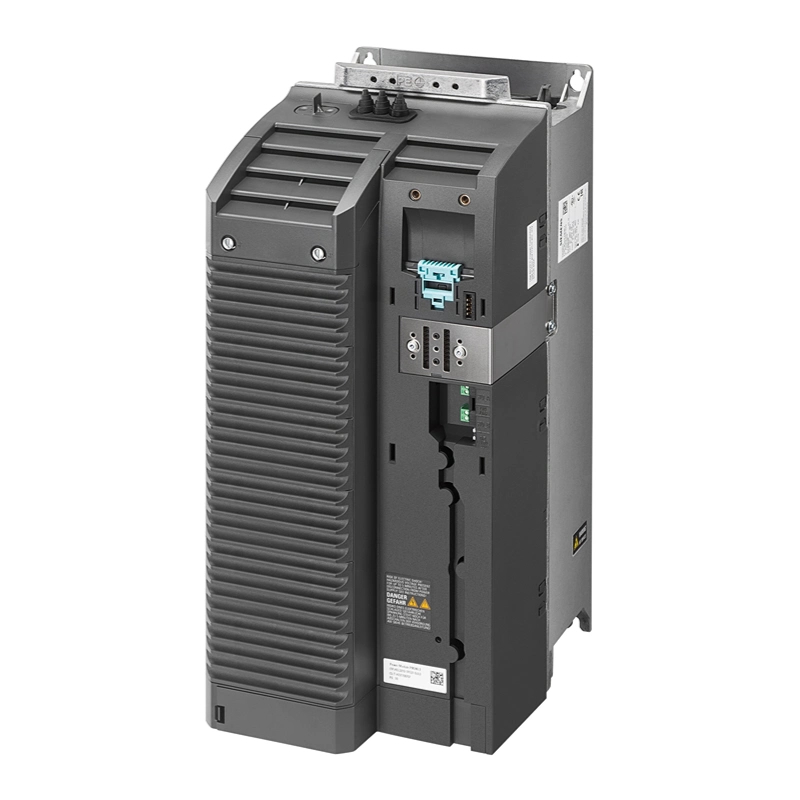

Módulo de Potência Siemens SINAMICS PM240-2 – 6SL3210-1PE34-8CL0

O SINAMICS PM240-2 é um módulo de potência robusto, confiável e de alto desempenho para controle de motores em sistemas de automação industrial, permitindo operação segura e eficiente em diversas aplicações.

⚡ Dados Elétricos:

• Tensão de entrada: 380–480 V AC ±10% (trifásico)

• Frequência de rede: 47–63 Hz

• Corrente nominal LO: 470 A | HO: 400 A

• Tensão de saída: 400 V IEC / 480 V NEC

• Potência nominal LO: 250 kW (400 HP)

• Potência nominal HO: 200 kW (300 HP)

• Corrente nominal LO: 477 A | HO: 370 A

• Corrente de saída máx.: 740 A

• Frequência de saída (controle vetorial): 0–200 Hz

• Frequência de saída (V/f): 0–550 Hz

🔋 Capacidade de Sobrecarga:

• LO: 110% por 57 s e 150% por 3 s a cada 300 s

• HO: 150% por 57 s e 200% por 3 s a cada 300 s

💡 Eficiência e Consumo:

• Fator de potência: 0,90

• Fator de deslocamento: 0,98

• Eficiência: 98%

• Perda de potência: 6,17 kW

🌡️ Condições Ambientais:

• Temperatura de operação LO: -20°C a 40°C

• Temperatura de operação HO: -20°C a 50°C

• Altitude de instalação: até 1000 m

• Umidade relativa: máx. 95% sem condensação

• Resfriamento: ar interno forçado (0,210 m³/s)

🔧 Conexões:

• Lado da linha: Parafuso M10 | seção: 35 a 2x185 mm²

• Lado motor: Parafuso M8 | seção: 35 a 2x185 mm²

• Freio regenerativo: Terminais parafuso | seção: 25 a 70 mm²

• Comprimento máx. de cabo de motor: Blindado 300 m, não blindado 450 m

📐 Dados Mecânicos:

• Grau de proteção: IP20 / UL Open Type

• Peso: 121 kg

• Dimensões (L x A x P): 305 x 1000 x 357 mm

• Tamanho de carcaça: FSG

✅ Conformidade:

• UL, cUL, CE, C-Tick (RCM), EAC, SEMI F47

• CE – Diretiva de Baixa Tensão 2006/95/EC

• Classe de eficiência: IE2 (IEC61800-9-2)
