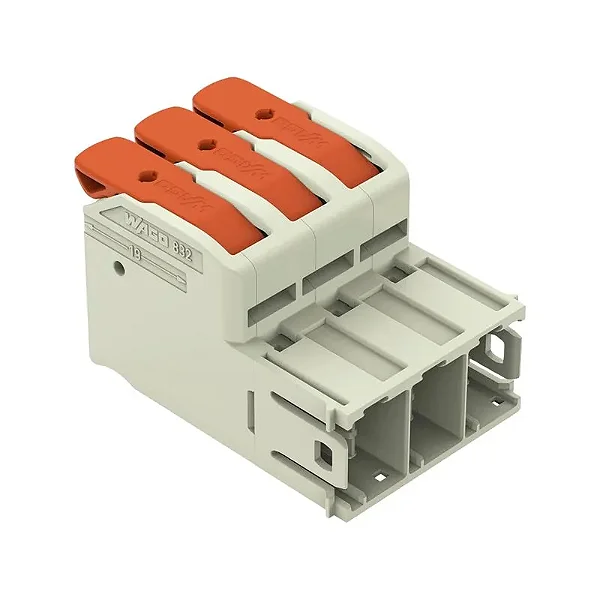

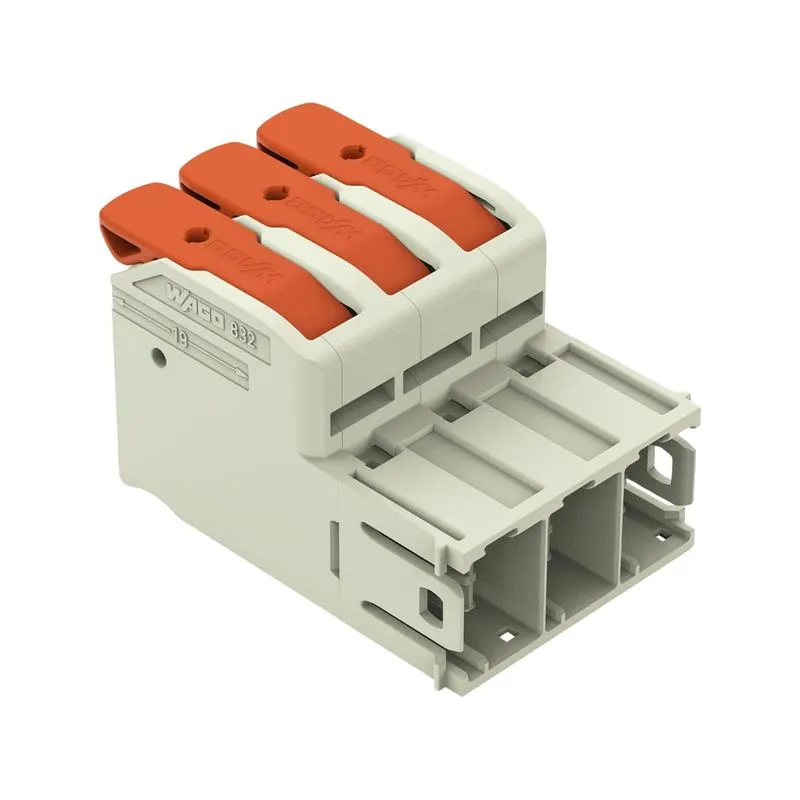

Identificação do Produto
-
Marca / Fabricante: Wago
-
Modelo / Código: 832‑1203
-
Tipo: Conector macho “header” (tipo plug / macho) para 3 polos (3 vias)
-
Série / Família: Série 832 MCS / MCS MAXI 16
Especificações Elétricas e Mecânicas
| Parâmetro | Valor / Faixa | Observações / Fonte |
|---|---|---|
| Número de polos / vias | 3 vias / 3 polos | |
| Corrente nominal (IEC) | 76 A | |
| Tensão de trabalho / isolamento | 1.000 V (IEC) 600 V (UL) |
|
| Faixa de seção de condutor | 0,75 mm² até 16,0 mm² (rígido) 0,75 mm² até 25,0 mm² (flexível) |
|
| Raster / espaçamento entre pinos | 10,16 mm | |
| Tipo de contato / material | Contatos laminação em prata Material condutor interno com mola / tecnologia sem parafusos (Spring / Cage Clamp) compatível com alavanca |
|
| Mecanismo de conexão | Alavanca (lever) para fechar / abrir o contato para inserção do fio | |
| Operação “à prova de erro de conexão” | Sim — sistema codificável e proteção contra engate incorreto | |
| Faixa de temperatura de operação | −60 °C até +120 °C (indicada como temperatura de operação para o conector 832‑1203 conforme catálogo Wago / DigiKey) | |
| Material do invólucro / isolante | Termoplástico de alta performance (PBT ou similar) com classificação de inflamabilidade V‑0 UL94 | |
| Dimensões aproximadas | Comprimento ≈ 50,6 mm; largura ≈ 31,78 mm; altura ≈ 29,1 mm | |
| Peso | Aproximadamente 37,9 g | |
| Altura de isolação / altura de isolante | ≈ 29,10 mm (altura de isolação conforme ficha Digikey) |
Funcionalidades e Recursos
-
Conector macho projetado para uso em painéis, quadros ou sistemas modulares que utilizam blocos de conexão macho-fêmea.
-
Sistema de “alavanca” permite abertura manual para inserção ou remoção de condutor sem necessidade de ferramenta.
-
Proteção contra erro de conexão (mis-plug) através de codificação própria.
-
Portas de teste integradas para utilização de ponteiras de teste com Ø 2 mm (nos conectores dessa linha)
-
Contatos prateados garantem melhor condutividade elétrica e resistência à corrosão nas superfícies de contato.
-
Operação confiável com ampla faixa de temperatura e corrente, adequada para aplicações exigentes.
