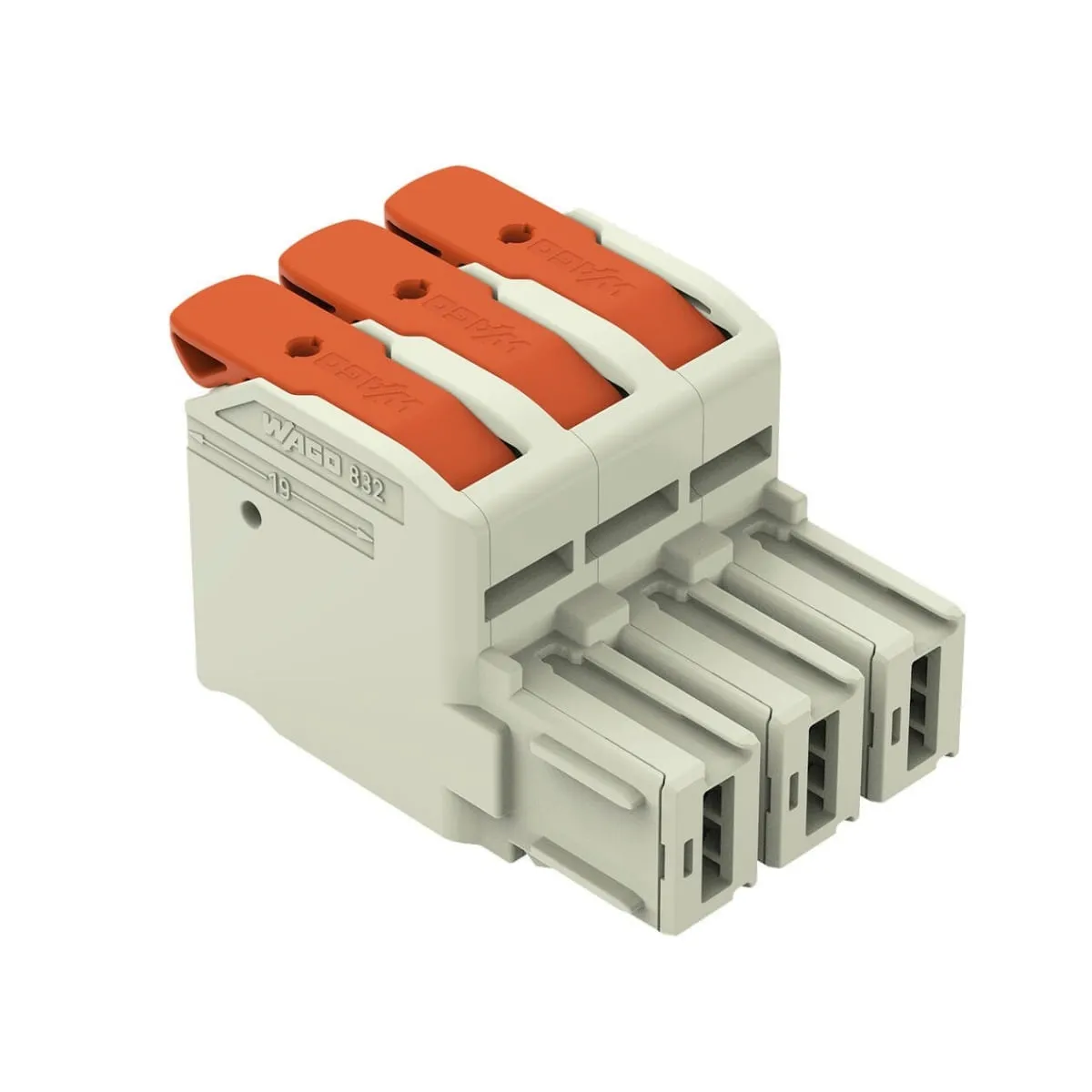

Identificação do Produto
-
Marca / Fabricante: Wago
-
Modelo: 832‑1103 (também referenciado como 832‑1103/306‑000)
-
Tipo: Conector fêmea plugável (soquete fêmea), “header” / plug-in, 3 posições / vias
-
Série / Família: MCS / MCS MAXI 16 (linha de conectores de média-alta corrente)
Especificações Elétricas & Mecânicas
| Parâmetro | Valor / Faixa | Observações / Fontes |
|---|---|---|
| Número de vias / posições | 3 vias / 3 polos | |
| Corrente nominal (IEC) | 76 A | |
| Tensão nominal de isolamento (IEC) | 1 000 V | |
| Tensão nominal (UL) | 600 V | |
| Faixa de condutores aceitos | 0,75 mm² até 16 mm² (0,75 … 16 mm²) | |
| Bitola AWG equivalente | AWG 18 a AWG 4 | |
| Tipo de terminação / conexão | Push‑In / Spring / mola de contato, sem parafusos (“screwless”) | |
| Mecanismo de operação | Acionado por alavanca (lever) para inserção / liberação do condutor | |
| Temperatura de operação | –60 °C até +120 °C | |
| Isolante / material da carcaça | Termoplástico de alta performance (como PBT ou similar), com grau de inflamabilidade UL94 V‑0 | |
| Acabamento do contato / material condutor | Contatos laminados em prata (silver) sobre cobre eletrolítico | |
| Passo entre vias (pitch) | 10,16 mm (0,400") | |
| Altura de isolação / dimensão de isolante | ≈ 29,10 mm (1,146") | |
| Distância de entrada de fios / geometria | Orientação 180° (fiação em linha / “in-line”) | |
| Comprimento de desencape recomendado | 18 – 20 mm | |
| Proteção contra erro de conexão | 100 % protegido contra conexão incorreta (mis‑plug) | |
| Portas de teste | Sim — portas de teste integradas compatíveis com ponteiras Ø 2 mm |
Funcionalidades & Vantagens
-
Permite conexão rápida e segura de condutores, sem uso de ferramentas para apertar parafusos
-
Alavanca facilita inserção e remoção do fio com segurança
-
Proteção contra engate incorreto (codificação que evita encaixar errado)
-
Contatos prateados garantem melhor condutividade e resistência à corrosão
-
Corpo robusto com isolante que suporta altas temperaturas
-
Aceita condutores sólidos, semirrígidos e flexíveis
-
Ideal para uso em painéis elétricos, placas, quadros, sistemas modulares
