CLP MITSUBISHI SÉRIE MELSEC-IQF - FX5U-32MR/ES C/ MODULO DE EXPANSÃO 48 ENTRADA 24 SAÍDAS

Descrição Técnica – CLP Mitsubishi MELSEC iQ‑F: FX5U‑32MR/ES com Módulo de Expansão para 48 Entradas / 24 Saídas

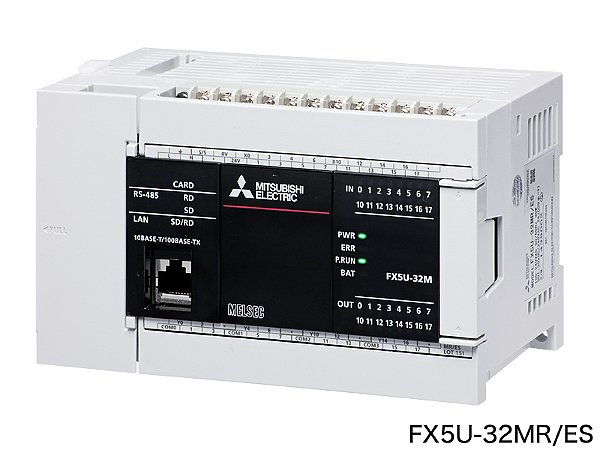

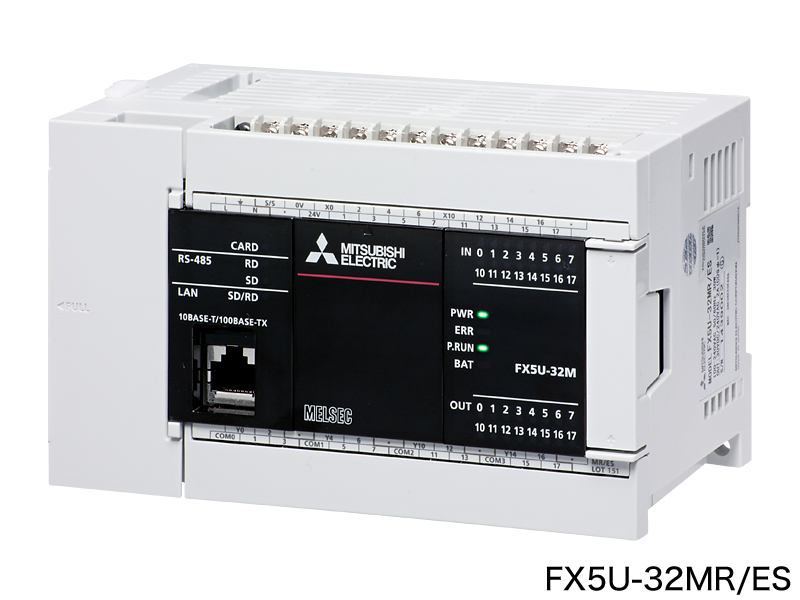

Unidade CPU — FX5U‑32MR/ES

• Série: MELSEC iQ‑F, modelo FX5U.

• Tensão de alimentação: 100 a 240 V CA, 50/60 Hz.

• I/Os integrados:

  • Entradas digitais: 16 (24 V DC, sink/source)

  • Saídas digitais: 16 (relé)

  • Entradas analógicas: 2 (0–10 V, 12 bits)

  • Saída analógica: 1 (0–10 V, 12 bits)

• Capacidade de expansão: Suporta até 256 pontos locais e até 512 pontos com módulos remotos.

• Memória:

  • Programa: 64 k passos (Flash)

  • Dispositivo/Label: ~120 kB

  • Dados: ~5 MB

• Tempo de ciclo:

  • Instruções LD/MOV: ~34 ns (ultra‑rápido)

• Comunicação integrada:

  • 1 porta Ethernet (RJ45), 1 porta RS‑485/RS‑422 com suporte a Modbus RTU/TCP e protocolos Mitsubishi.

• Alimentação de consumo: Aproximadamente 30 W.

• Dimensões e peso:

  • L × A × P: 150 × 90 × 83 mm

  • Peso: ~0,65 kg

• Temperatura de operação: 0 °C a +55 °C.

• Certificações: CE, UL/cUL, diversas aprovações marítimas (ABS, DNV GL, etc.)

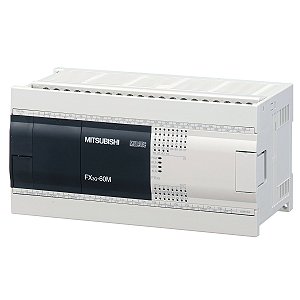

Módulo de Expansão (48 Entradas / 24 Saídas)

Embora o modelo exato do módulo não estivesse especificado nos resultados, um módulo típico compatível realiza:

• Expansão digital:

  • Entradas: aproximadamente 48 entradas digitais (24 V DC)

  • Saídas: cerca de 24 saídas digitais (relé ou transistor, conforme modelo)

Esses módulos complementam os 32 pontos integrados, permitindo até 80 I/Os locais. É possível combinar com módulos remotos para maior flexibilidade.

Recursos Avançados e Aplicações

• Controle de movimento: suporte integrado para até 4 eixos com pulso de alta velocidade (até ~200 kpps) e comandos de posicionamento como interpolação, sync e seguidor de encoder.

• Segurança e manutenção:

  • Slot para cartão SD (backup/duplicação).

  • Proteção por senha e funções de segurança.

• Software: Programação via GX Works3 em FBD, LD, ST.

• Rede e conectividade: Alta compatibilidade com redes industriais, como Modbus e comunicação Mitsubishi, para integração com servos, inversores, visão, etc.

Resumo Técnico
