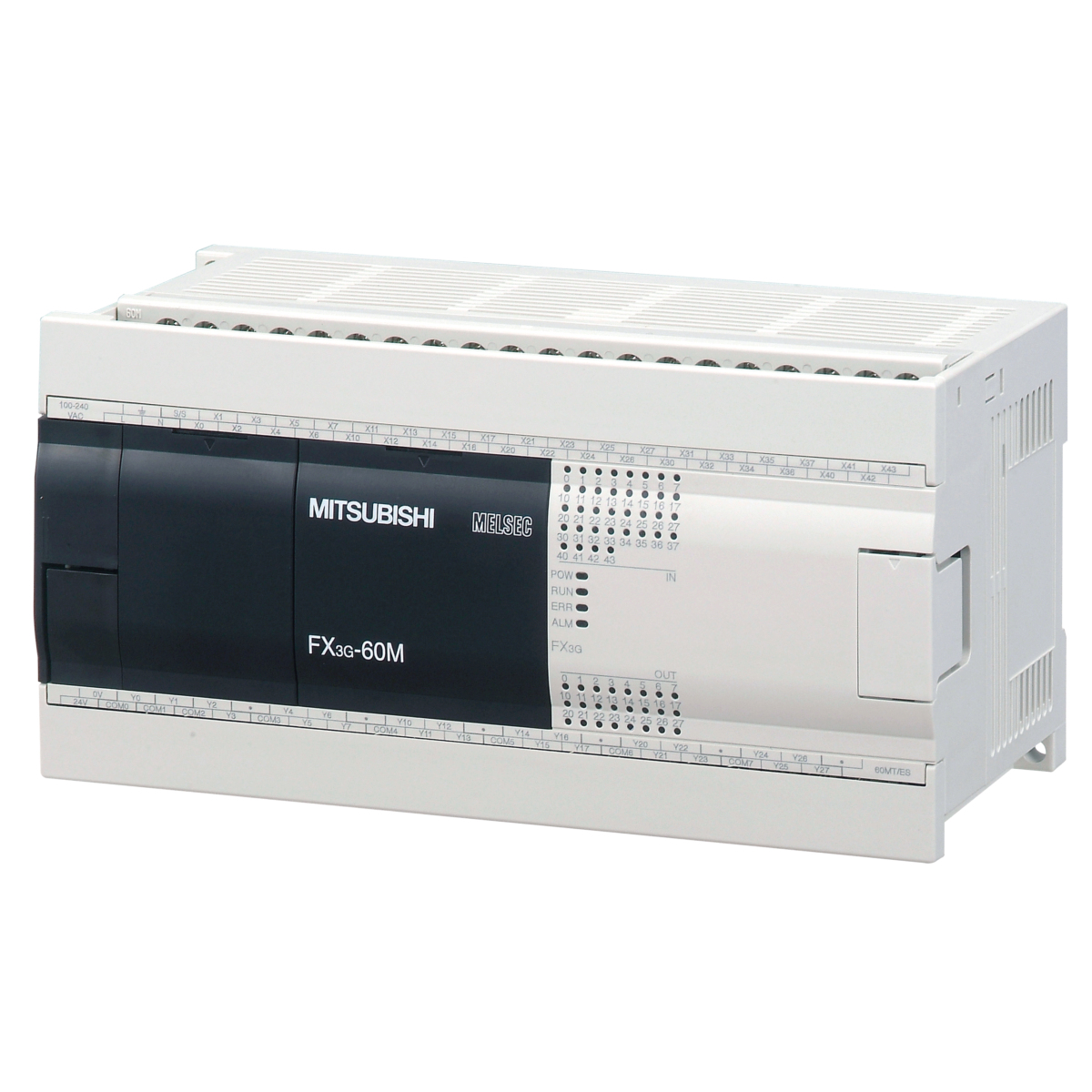

CLP MITSUBISHI SÉRIE MELSEC-F - FX3G-60MR/ES

Descrição Técnica – CLP Mitsubishi MELSEC‑F FX3G‑60MR/ES

Estrutura e Alimentação

• Serie: MELSEC‑F, modelo FX3G‑60MR/ES — unidade principal (CPU) com E/S integradas.

• Alimentação: 100 a 240 V AC.

Entradas e Saídas

• Entradas digitais: 36 (24 V DC – sink/source).

• Saídas digitais: 24 (relé).

• Total de pontos I/O: 60 integrados, expansível a até 128 pontos locais e até 256 combinando módulos remotos.

Performance e Memória

• Memória de programa: 32 K passos em EEPROM.

• Tempos de ciclo:

  • Instrução LD: ~210 ns

  • Instrução MOV: ~500 ns

Conectividade e Expansão

• Portas integradas:

  • 1 × USB (programação/configuração)

  • 1 × RS‑422 (comunicação discreta, protocolos Mitsubishi).

• Expansível: compatível com módulos de E/S adicionais, além de redes como CC‑Link / AnyWire/ASLINK.

Consumo e Condições Ambientais

• Consumo de energia: aproximadamente 40 W.

• Temperatura de operação: 0 °C a 55 °C.

• Classe de proteção: IP10 (proteção mínima clássica para instalação em painel)

Dimensões, Peso e Certificações

• Dimensões (L × A × P): 175 × 90 × 86 mm.

• Peso: aproximadamente 0,85 kg.

• Certificações: CE, UL/cUL, UKCA e aprovações marítimas (ABS, DNV‑GL, BV, LR, NK, RINA).

Resumo Técnico
