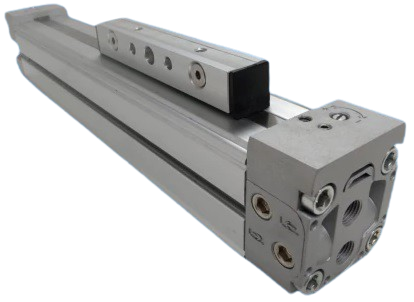

Cilindro sem Haste DGC-K40
-
- 1x de R$ 1.762,96 sem juros
- 2x de R$ 944,58
- 3x de R$ 643,44
- 4x de R$ 491,73
- 5x de R$ 400,99
- 6x de R$ 340,74
-
R$ 1.762,96
-
R$ 1.762,96
-
R$ 1.762,96
Descrição Técnica – Cilindro sem Haste DGC-K40
O cilindro sem haste modelo DGC-K40 é um atuador pneumático linear projetado para aplicações que requerem economia de espaço axial e transporte de cargas em trajetos retilíneos. Sua principal característica é a ausência de haste externa, sendo o movimento transmitido ao carro por meio de acoplamento mecânico direto ao êmbolo interno.
Este tipo de cilindro é ideal para sistemas de automação industrial onde o espaço é limitado, mantendo robustez e precisão no deslocamento.
Especificações Técnicas Principais:
-
Tipo de Atuador: Cilindro pneumático sem haste, com acoplamento mecânico (tipo carro acoplado)
-
Diâmetro Nominal do Êmbolo: 40 mm
-
Curso Disponível: Personalizável de acordo com a aplicação, com possibilidade de cursos longos (até vários metros)
-
Pressão de Trabalho: 2 a 8 bar (recomendada operação entre 4 e 6 bar para maior eficiência)
-
Velocidade de Deslocamento: Aproximadamente 0,1 a 3 m/s, ajustável conforme o controle de fluxo e carga
-
Força de Avanço/Retorno: Direcionada pela área efetiva do êmbolo e pela pressão aplicada (ex: ~500 N a 6 bar)
-
Amortecimento: Pneumático ajustável nas extremidades do curso para absorção suave do impacto
-
Tipo de Montagem: Diversas possibilidades — através de suportes laterais, centrais ou traseiros
-
Material do Corpo: Alumínio anodizado de alta resistência, com trilhos usinados para guia do carro
-
Vedação: Sistema interno de vedações de alto desempenho, garantindo estanqueidade e longa vida útil
-
Repetibilidade de Posicionamento: Alta (±0,2 mm ou superior, dependendo da aplicação e acessórios)
Características Adicionais:
-
Design compacto: Permite integração em espaços reduzidos sem comprometer o curso útil
-
Carro com roletes de guia (opcional): Para aumento da estabilidade em aplicações com cargas laterais
-
Capacidade de carga: Alta capacidade, compatível com guias integradas ou externas, conforme a necessidade
-
Sensoriamento: Preparado para instalação de sensores magnéticos de posição ao longo do corpo do cilindro
-
Manutenção: Projeto modular que facilita manutenção preventiva e substituição de vedações
Aplicações Típicas:
-
Sistemas de transporte linear em linhas de montagem
-
Máquinas de embalagem e paletização
-
Posicionamento e transferência de componentes em células robotizadas
-
Aplicações com necessidade de curso longo sem prolongamento axial
