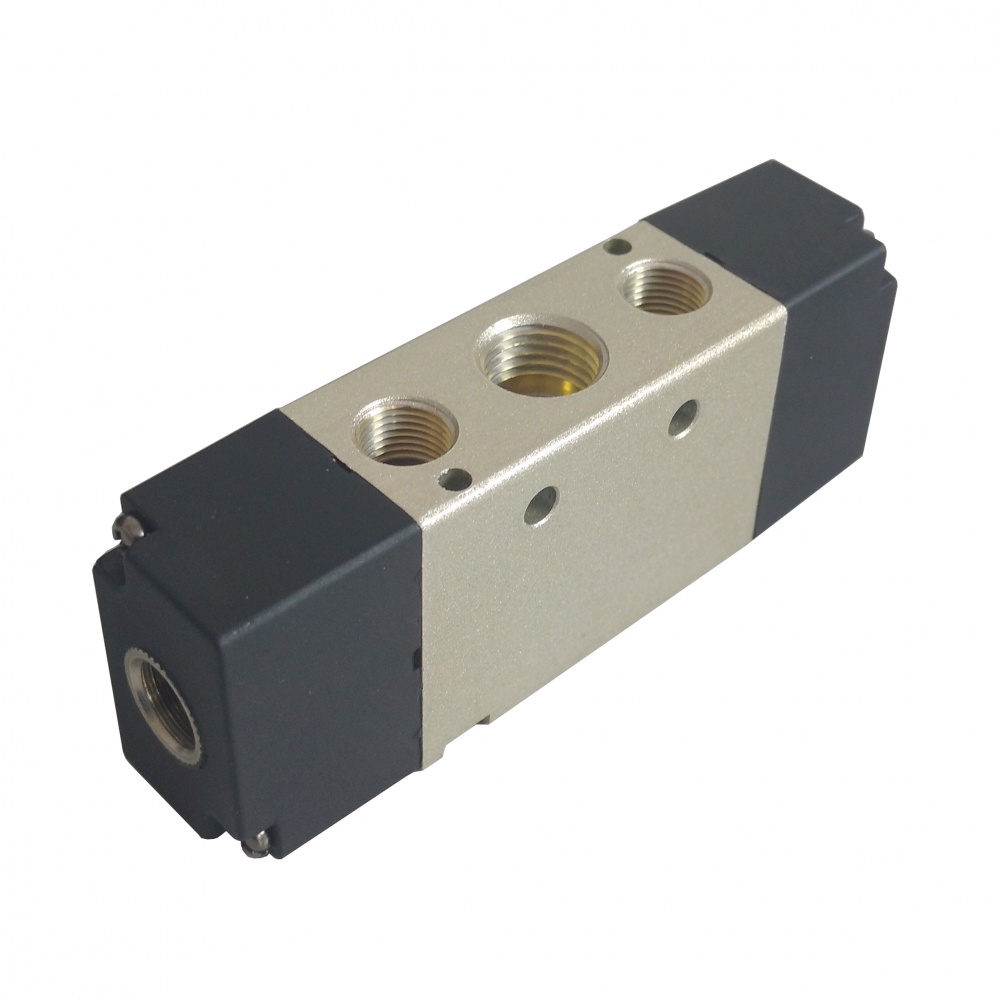

VALVULA SOLENOIDE DUPLO PILOTO 5/2 VIAS G1/8" 4A22006E
-
- 1x de R$ 99,50 sem juros
- 2x de R$ 53,80
- 3x de R$ 36,39
- 4x de R$ 27,70
- 5x de R$ 22,45
- 6x de R$ 18,93
-
R$ 99,50
Descrição Técnica – Válvula 5/2 Vias Duplo Solenóide G1/8″ - 4V22006E Serie 200
Identificação
-
Modelo/Atribuição comum: 4A22006E (também referenciada como 4V22006E Série 200)
Configuração e Funcionamento
-
Tipo: Válvula direcional de 5 vias e 2 posições, acionamento duplo solenóide (duas bobinas), sem mola de retorno – mantém a posição enquanto energia aplicada
-
Operação piloto: Internamente pilotada (inner pilot), com carretel deslizante para vedação apurada e resposta sensível
Conexões
-
Rosca: G1/8″ (BSP ou NPT conforme versão) para entrada, saídas e escapamentos
-
Dimensões típicas: Modelo compacto de série 200 com corpo em alumínio.
Fluido e Pressão
-
Fluido compatível: Ar comprimido filtrado (particle filter ~40 μm; lubrificação opcional, se iniciada deve ser mantida)
-
Faixa de pressão de trabalho: Aproximadamente 0,15 a 0,8 MPa (1,5 a 8 bar)
-
Pressão máxima de ruptura: Em torno de 1,2 MPa (12 bar)
Temperatura e Frequência
-
Faixa de temperatura de operação: Entre –20 °C ou –5 °C até +60 °C ou +70 °C (varia conforme fonte e versão)
-
Frequência de comutação máxima: Aproximadamente 5 ciclos por segundo
-
Tempo de resposta: Cerca de 0,05 segundos
Material, Vedação e Construção
-
Corpo da válvula: Alumínio anodizado, leve e robusto
-
Carretel: Alumínio.
-
Vedação: Borracha NBR (nitrílica) padrão nas versões similares
Consumo Elétrico e Bobina
-
Consumo típico da bobina: Entre 3 W (DC) e 4,5 VA (AC) — varia conforme tensão e tipo
-
Proteção da bobina: Algumas versões incluem circuito de proteção (diodo ou varistor) e LED indicador de status
Vazão
-
Fator de vazão (Cv): Aproximadamente 0,78 para rosca 1/8″ ou 0,89 para rosca 1/4″
-
Equivalente em vazão volumétrica: Em média até cerca de 780 L/min para o modelo similar em 1/8″
Proteção e Durabilidade
-
Classe de proteção: IP 65 em várias versões comerciais
-
Vida útil estimada: Entre vários milhões de ciclos (ex: 5 milhões citado para outro modelo similar)
Resumo Técnico Rápido
| Característica | Especificação |
|---|---|
| Modelo | 4A22006E / 4V22006E (Série 200 – AirTAC) |
| Tipo | 5 vias, 2 posições, duplo solenóide |
| Acionamento | Solenóides, sem mola (bistável) |
| Pilotagem | Interna |
| Rosca | G1/8″ |
| Fluido | Ar comprimido filtrado (40 µm) |
| Pressão de trabalho | 0,15 a 0,8 MPa – até 1,2 MPa máx. |
| Temperatura | ~–20 °C até +60/+70 °C |
| Temperatura de Resposta | ≈ 0,05 s |
| Frequência de Ciclos | Até 5 ciclos/s |
| Corpo | Alumínio anodizado |
| Vedação | NBR (nitrílica) |
| Consumo Elétrico | 3 W (DC) / ~4–4,5 VA (AC) |
| Proteção da Bobina | Diodo ou varistor + LED (em versões) |
| Vazão (Cv/Nm³/h) | Cv ≈ 0,78 para G1/8″; até 0,89 para 1/4″ |
| Grau de Proteção | IP 65 |
| Vida Útil (estimada) | Até milhões de ciclos |
