VALVULA DE SEGURANÇA CATEGORIA 4 NR12 ROSCA 1/2 BOBINA SOLENOIDE 24VCC VP744-5DZ1-04F-M-X538 SMC

Descrição Técnica – SMC VP744‑5DZ1‑04F‑M‑X538 – Válvula de Segurança Categoria 4 (NR12) – Rosca 1/2″ – Solenoide 24 V CC

📌 Descrição Geral

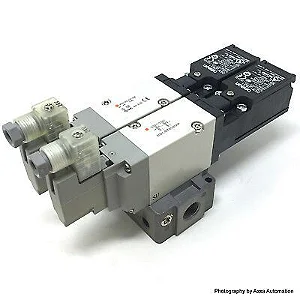

A válvula de segurança SMC série VP744‑5DZ1‑04F‑M‑X538 é uma válvula solenoide pneumática direcional de alívio de pressão residual, projetada para uso em sistemas de segurança de máquinas e equipamentos, atendendo à Categoria 4 da norma ISO 13849‑1, conforme requisitos da NR‑12. Ela permite a eliminação segura de pressão acumulada no circuito pneumático em situações de falha ou parada de emergência, garantindo a segurança do operador e do sistema.

🔧 Características Técnicas Principais

Tipo de válvula:
• Válvula pneumática direcional 3/2 vias, normalmente fechada (N.C.), com atuação por solenoide e retorno por mola.

Norma de Segurança:
• ISO 13849‑1 – Categoria 3 e 4 (com monitoramento de posição e redundância interna).

Função de Segurança:
• Liberação segura da pressão residual do sistema quando a bobina é desenergizada ou em caso de falha.
• Monitoramento da posição da válvula através de chave de limite (limit switch), permitindo verificação da posição real “energizada/desenergizada”.

Conexões Pneumáticas:
• Rosca G 1/2" (port size 04).

Piloto:
• Piloto interno – não necessita ar piloto externo adicional.

Número de Portas:
• 3 portas (P, A, R) – típica configuração para sistemas de despressurização.

Material do Corpo:
• Alumínio fundido (die‑cast).

Tensão da Bobina:
• 24 V CC (24 V DC).

Entrada Elétrica:
• Conector DIN com plugue M12 (limit switch integrado).

Indicadores:
• LED de indicação de posição (energia / desenergizada) para diagnóstico visual.

Temperatura de Operação:
• –10 °C a +50 °C (temperatura ambiente típica).

Frequência de Operação:
• Máximo ≈30 ciclos/minuto; mínimo ≈1 ciclo/semana para aplicações de segurança.

Consumo da Bobina:
• Aproximadamente 0,45 W.

Proteção:
• Suprimidor de surtos (varistor) integrado para proteção da bobina.

Peso Aproximado:
• Cerca de 1,5 kg (varia conforme configuração).

📌 Características de Segurança e Uso

✔ Categoria 4 / PL (Performance Level) alto: apropriada para uso em sistemas de parada de emergência ou desenergização controlada, conforme exigido pela Norma NR‑12 e ISO 13849‑1.
✔ Monitoramento de posição: chave integrada para feedback do estado da válvula ao controlador (CLP / sistema de segurança).
✔ Construção robusta: adequado para ambientes industriais com ciclos de operação seguros e repetitivos.
✔ Modularidade: pode ser integrado em unidades FRL padrão da SMC.

🛠 Aplicações Típicas

• Sistemas de parada de emergência em linhas de produção.
• Equipamentos automáticos que requerem despressurização segura antes de manutenção.
• Máquinas que exigem conformidade com NR‑12, ISO 13849‑1
