Valvula de Retenção SMC Série AKH/AKB Rosca/Tubo

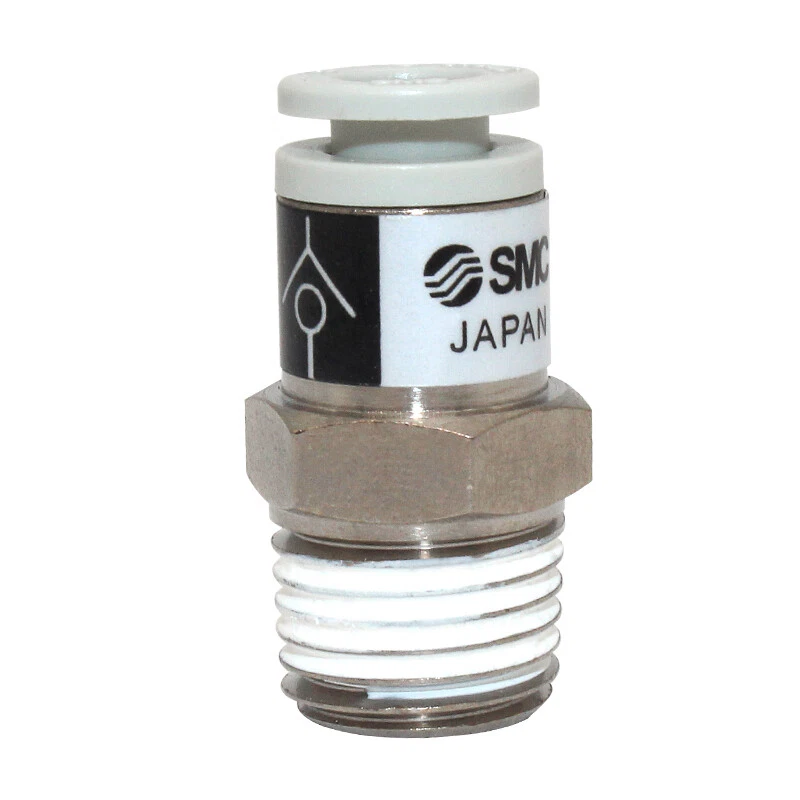

Válvula de Retenção SMC – Série AKH/AKB (Rosca/Tubo)

As válvulas de retenção SMC das séries AKH e AKB são componentes pneumáticos projetados para permitir o fluxo de ar em uma única direção e bloquear automaticamente o fluxo reverso. Com um design compacto e leve, estas válvulas são ideais para aplicações industriais que exigem controle unidirecional de fluxo com alta capacidade de vazão.

Características Técnicas Comuns:

• Função: Válvula de retenção unidirecional

• Pressão de Operação: 0,1 a 1,0 MPa

• Temperatura de Operação: -5°C a 60°C

• Material do Corpo: PBT (Polibutileno Tereftalato)

• Vedação: Borracha Nitrílica (NBR)

• Cracking Pressure: Baixa (aproximadamente 0,005 MPa)

• Aplicações: Ideal para ambientes com respingos de fluido ou sujeira, como linhas de ar comprimido sujeitas a respingos de fluido ou sujeira

Série AKH – Conexão por Tubo (Engate Rápido):

• Tipo de Conexão: Engate rápido tipo one-touch (compatível com tubos métricos e em polegadas)

• Tamanhos de Tubo Compatíveis: 4, 6, 8, 10, 12 mm / 5/32", 1/4", 5/16", 3/8", 1/2"

• Modelo Típico: AKH04B-M5

  • Aplicável a Tubo: Ø4 mm

  • Rosca: M5 x 0,8

  • Direção do Fluxo Livre: B (Engate rápido para Rosca)

  • Material do Corpo: PBT

  • Pressão Máxima de Serviço: 10 bar

  • Temperatura Máxima: 60°C

  • Temperatura Mínima: -5°C

  • Peso: Aproximadamente 4 g

  • Diâmetro Interno: 9,3 mm

  • Aplicações: Ideal para montagem em painéis ou equipamentos com espaço limitado

Série AKB – Conexão por Rosca (Rosca Fêmea):

• Tipo de Conexão: Rosca fêmea (ex.: Rc, NPT)

• Pressão de Operação: 0,1 a 1,0 MPa

• Temperatura de Operação: -5°C a 60°C

• Material do Corpo: Alumínio fundido sob pressão

• Aplicações: Ideal para ambientes com respingos de fluido ou sujeira, como linhas de ar comprimido sujeitas a respingos de fluido ou sujeira

Aplicações Típicas:

• Sistemas pneumáticos industriais

• Linhas de ar comprimido sujeitas a respingos de fluido ou sujeira

• Equipamentos automatizados e máquinas industriais

• Processos que exigem controle unidirecional de fluxo

As séries AKH e AKB oferecem soluções robustas e confiáveis para aplicações que exigem controle preciso do fluxo de ar, com resistência a ambientes agressivos e facilidade de instalação.
