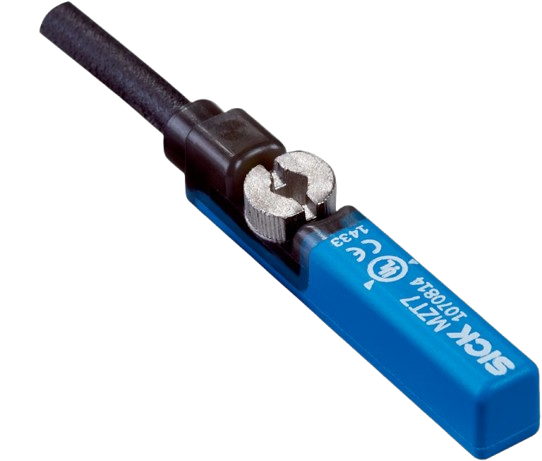

📌 Descrição Técnica – Sensor Magnético SICK MZT7-03VPS-KP0 - 1070814
🧰 Visão Geral
O sensor magnético MZT7-03VPS-KP0 da SICK é um sensor de posição projetado para detecção de êmbolos em cilindros pneumáticos com ranhura em T (T-slot). Ele detecta a posição do magneto interno do cilindro por meio de um campo magnético, fornecendo um sinal de comutação elétrico quando o magneto é detectado dentro da faixa de sensibilidade.
⚙️ Características Elétricas
-
Tensão de alimentação: 10 V DC … 30 V DC
-
Conexão elétrica: cabo com conector M8 de 3 pinos, comprimento ~0,3 m
-
Consumo de corrente: aproximadamente 8 mA sem carga
-
Corrente contínua máxima (Ia): ≤ 100 mA
-
Queda de tensão (típica): ≤ 2 V
-
Proteção contra polaridade reversa: Sim
-
Proteção contra curto-circuito: Sim
📡 Saída e Sinalização
-
Tipo de saída: PNP – normalmente aberta (NO)
-
Frequência de comutação máxima: 1 000 Hz
-
Indicação de estado: LED indicador de saída (confirmação visual)
🧲 Detecção e Sensibilidade
-
Método de detecção: campo magnético (sensor para cilindros com ímã no êmbolo)
-
Sensibilidade típica: 3 mT
-
Histerese típica: < 0,8 mT
-
Reprodutibilidade: ≤ 0,1 mT
-
Distância de detecção típica: ~10 mm (faixa útil dependendo do magneto e montagem)
🌡️ Ambiente e Condições de Operação
-
Grau de proteção: IP65 e IP67 (protegido contra poeira e jatos de água / imersão temporária)
-
Temperatura de operação: -30 °C a +80 °C
-
Classe de proteção elétrica: Classe III
🏗️ Características Mecânicas
-
Formato: cilíndrico com ranhura T-slot para fixação em trilho padrão de cilindros
-
Comprimento da carcaça: aproximadamente 29,5 mm
-
Material da carcaça: plástico resistente a uso industrial
-
Material do cabo: PUR (cabo flexível e adequado para uso em esteiras de arrasto)
⚙️ Principais Aplicações
✔ Detecção de posição do êmbolo em cilindros pneumáticos
✔ Automação industrial e controle de movimento
✔ Monitoramento de curso em sistemas pneumáticos
✔ Integração com CLPs e sistemas de controle lógico
