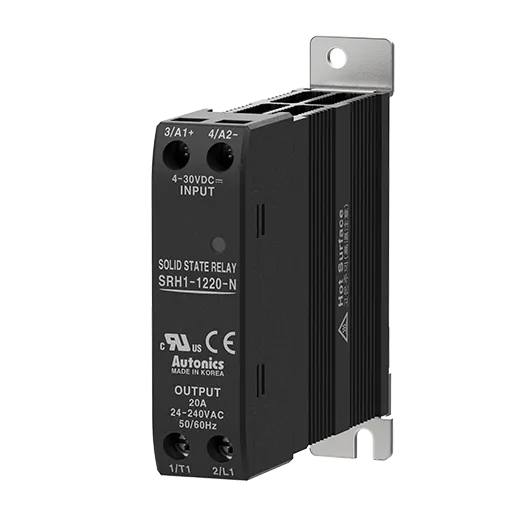

Descrição Técnica – Autonics SRH1‑1220‑N (Relé de Estado Sólido 20 A, 4–30 VDC, 50/60 Hz)

Características Principais

• Tipo de componente: Relé de estado sólido (SSR) monofásico com dissipador de calor integrado, série SRH1.

• Tensão de entrada (control signal): 4…30 V DC.

• Tensão de carga (load): 24…240 V AC (50/60 Hz).

• Corrente nominal de carga: 20 A (resistiva).

• Tipo de comutação: Zero-cross turn‑on — aciona a carga no instante em que a tensão AC cruza zero, reduzindo interferências e ruído.

• Rigidez dielétrica (entre entrada, saída e carcaça): 2.500 VAC por 1 min.

• Indicador de operação: LED verde que sinaliza quando o relé está ativado.

Montagem e Aplicações

• Possibilidades de instalação: Montagem em painel (surface mount) ou trilho DIN (DIN‑rail).

• Construção robusta: Design com dissipador de calor eficiente e PCB cerâmico, proporcionando excelente dispersão térmica.

• Compatibilidade com controle de fase/ciclo: Modelos da família permitem modos como “phase control” ou “cycle control”, embora o SRH1‑1220‑N use entrada de tensão (4–30 VDC).

• Dimensões externas: Aproximadamente 22 mm (largura) × 100 mm (altura) × 100 mm (profundidade).

Ambiente de Operação

• Temperatura de operação: –30 °C até +80 °C (em caso de tensão de entrada de 90‑240 V AC: –20 °C a +70 °C). Temperatura de armazenamento: –30 °C a +100 °C.

• Umidade relativa: 45 % a 85 % RH (tanto em funcionamento quanto em armazenamento).

Peso

• Peso bruto (com embalagem): Aproximadamente 298 g.

• Peso líquido (unidade somente): Aproximadamente 225 g.

Certificações e Resistência

• Certificações típicas: Padrões CE, UL, EAC, conforme a linha SRH1 disponível.

• Corrente de fuga (leakage): Máximo de 10 mA em circuito principal. Queda de tensão ON de até 1,6 V.
