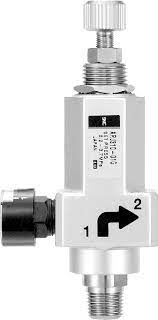

REGULADOR DE PRESSAO - SERIE ARJ 24913 - ARJ310-01 SMC
Descrição Técnica — Regulador de Pressão SMC Série ARJ310 (modelo ARJ310‑01)
Especificações Gerais
-
Fluido Aplicável: Somente ar comprimido.
-
Tipo de Regulador: Alívio (relieving type), com função de descarga quando a pressão excede o ajuste.
-
Pressão Máxima de Trabalho (operacional): 0,8 MPa (~116 psi).
-
Pressão de Prova (proof pressure): 1,2 MPa (~174 psi).
Faixa de Ajuste de Pressão
-
Faixa padrão: 0,2 a 0,7 MPa (≈ 29 a 101 psi).
-
Versão para baixas pressões (0,2 MPa): 0,05 a 0,2 MPa (≈ 7 a 29 psi).
Conexões e Portas
-
Porta de entrada (IN): Rosca M5 × 0,8 interna com opção de rosca R1/8 (tipo BSPT).
-
Porta de saída (OUT): Rosca Rc 1/8.
-
Porta para manômetro: Rc 1/8.
Construção e Materiais
Segundo o site da MISUMI:
-
Corpo (body): Liga de alumínio.
-
Guias e tampa (bonnet): Latão com revestimento de níquel (electroless nickel plating).
-
Pistão: POM (polioximetileno).
-
Válvula: Latão com revestimento de HNBR (borracha nitrílica hidrogenada).
-
Parafusos, molas e acessórios: Aço com tratamentos como zincagem ou niquelagem; molas aço inox; vedantes em NBR; entre outros.
Peso e Dimensões Básicas
-
Peso aproximado: Cerca de 70 g (0,07 kg), informando-se também 0,14 lb (~63 g) em outra fonte.
-
Mounting Pitch (distância para montagem): Compacto — cerca de 18,3 mm.
Características Adicionais
-
Design compacto e leve, ideal para espaços restritos.
-
Possui opções com fitting “one-touch” para conexão rápida de tubulação.
-
Disponível montagem em painel ou suporte (acessório opcional).
Resumo em Tabela
| Parâmetro | Especificação |
|---|---|
| Tipo de Regulador | Alívio (relieving type) |
| Fluido | Ar comprimido |
| Pressão Máxima Operacional | 0,8 MPa (≈ 116 psi) |
| Pressão de Prova | 1,2 MPa (≈ 174 psi) |
| Faixa de Ajuste | 0,2–0,7 MPa (padrão) ou 0,05–0,2 MPa (baixa pressão) |
| Conexões | IN: R1/8 / M5×0,8 |
| Peso | ~70 g |
| Materiais principais | Corpo: alumínio; válvulas: latão + HNBR; pistão: POM; molas: aço inox e zincado |
| Dimensões de Montagem | Pitch compacto: 18,3 mm |
| Extras | One-touch fitting opcional, suporte para painel |
