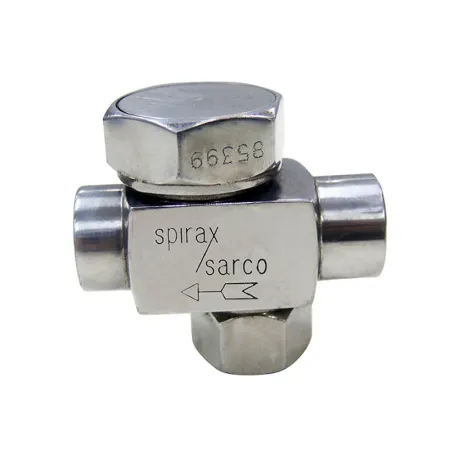

PURGADOR TERMODINAMICO TD 52 1" SPIRAX SARCO

Descrição Técnica

O purgador termodinâmico TD‑52 da Spirax Sarco é um tipo de válvula automática para descarga de condensado em sistemas de vapor saturado ou de ar/condensado. Ele opera de forma intermitente, baseado em diferenças de temperatura entre o vapor e o condensado, com apenas uma parte móvel (um disco), o que confere simplicidade, confiabilidade e menor necessidade de manutenção.

Características Técnicas

Aplicações

• Linhas de distribuição de vapor saturado, para remoção de condensado acumulado.

• Antes de aquecedores, trocadores de calor, válvulas, etc., para evitar acúmulo de água e melhorar a eficiência térmica.

• Em sistemas de ar comprimido ou outras aplicações onde condensado ou fluido de retorno deva ser removido automaticamente, mantendo-se o vapor ou o ar limpo.

  Faixas de Operação

• Pressão de operação: 3,5 a 600 psig (≈ 0,24 a 41,4 bar)

• Temperatura máxima: 800 °F (≈ 426 °C)

• Contrapressão máxima (back pressure): até 80 % da pressão de entrada do vapor

• O purgador deve ser instalado em posição horizontal tão próximo quanto possível ao equipamento que está drenando.

• Deve haver tela (strainer) de ~ 20 mesh e válvula de bloqueio antes do purgador (linha de alimentação)

• Os corpos do purgador não devem ser soldados in loco — o aquecimento pode danificar o material.

• Ao remontar, colocar o disco sobre o assento com o sulco voltado para baixo, usar composto anti-gripante no filete do tampão, sem contaminar as superfícies de vedação.

• Manutenção / Peças de desgaste

• As partes que mais se desgastam são o disco e os anel(s) de assento interno/externo.

• Para reparos, o disco pode ser retificado (lapping) até ~0,005″ (≈ 0,127 mm) removido.

• Os anéis de assento podem ser rebaixados até ~0,010″ (≈ 0,25 mm) sem comprometer a operação.

• Torque de aperto do tampão (“cap torque”)

  Depende do tamanho (rosca):

  Tamanho	Torque típico (ft·lbf)
  3/8″ TD‑52 & 1/2″ TD‑L / 1/2″ TDT	70 ft·lbf
  1/2″ TD‑52 & 3/4″ TD‑L	90 ft·lbf
  3/4″ TD‑52	140 ft·lbf
  1″ TD‑52	125 ft·lbf

  Dicas de montagem / instalação
