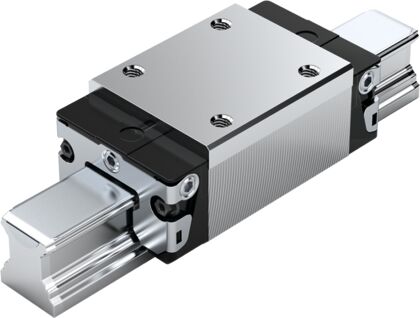

PATIM DE ESFERAS KWD-025-SNH-C0-N-1 - R162129420 REXROTH

Especificação Técnica

• Tipo / Descrição: bloco de patim de esferas recirculantes (runner block) para sistema de guia linear.

• Código: R162129420

• Designação do modelo: KWD-025-SNH-C0-N-1

• Série nominal / tamanho “25” (tamanho de guia nominal = 25 mm)

• Formato: “SNH” — largura estreita (“Slim”), comprimento normal, altura alta.

• Material do corpo: aço ao carbono (CS = Carbon Steel)

• Classe de pré‐carga: C0 (sem pré-carga)

• Classe de precisão: N (normal)

• Corrente de esferas: sem corrente de esferas (“without ball chain”)

• Dimensões principais:

  • Largura (A) ≈ 48 mm

  • Comprimento (B) ≈ 86,2 mm

  • Altura do bloco (H) ≈ 33,9 mm (altura sem trilho)

  • Altura com trilho montado ≈ 40 mm

• Vedação: tipo padrão “SS – Standard Seal”

• Lubrificação: com lubrificação inicial e conservação (pré-lubrificado)

• Temperatura de funcionamento: Aproximadamente –10 °C até +80 °C

• Coeficiente de atrito típico: μ ≈ 0,002 … 0,003

• Outras observações:

  • Intercambiabilidade ilimitada: os patins e trilhos da série podem combinar-se entre si dentro da classe de precisão.

  • Aplicação indicada para espaços reduzidos na direção transversal, exigência de alta rigidez.
