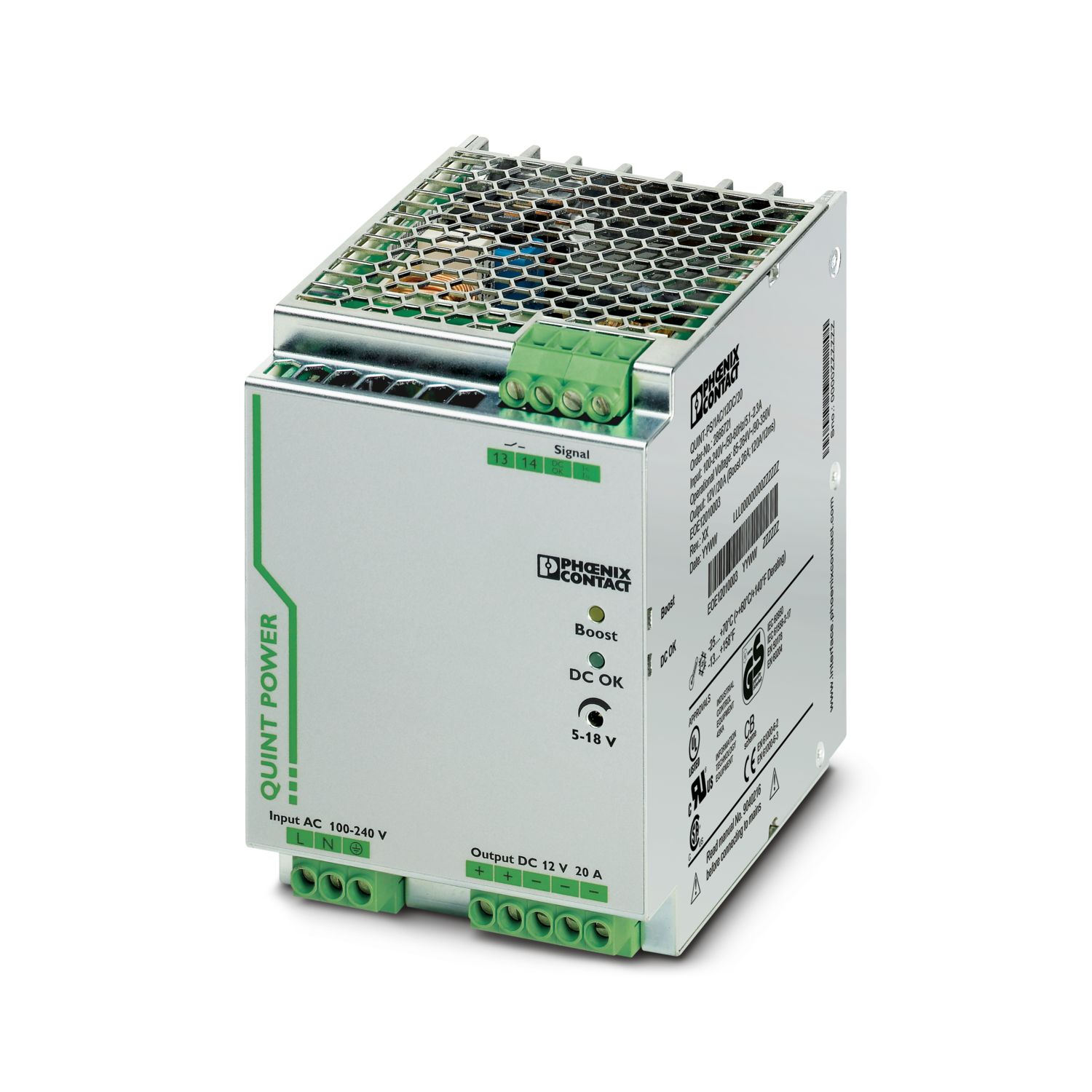

🔌 Descrição Técnica – Fonte de Alimentação Phoenix Contact QUINT‑PS/1AC/12DC/20 (2866721)

A fonte de alimentação industrial QUINT‑PS/1AC/12DC/20 da Phoenix Contact é uma fonte chaveada de alta performance da série QUINT POWER, projetada para uso em quadros de comando e automação industrial, garantindo tensão estável, proteção avançada e alta confiabilidade em aplicações exigentes.

⚡ Especificações Elétricas

• Tipo: Fonte chaveada de alimentação industrial (QUINT POWER) com tecnologia SFB – Selective Fuse Breaking (desarme seletivo de fusíveis).

• Tensão de alimentação (entrada): 85 – 264 V AC (50 / 60 Hz) ou 90 – 350 V DC (ampla faixa de entrada).

• Tensão de saída nominal: 12 V DC ±1 %.

• Corrente de saída nominal: 20 A.

• Potência de saída: 240 W (12 V × 20 A).

• Faixa ajustável de saída: 5 V DC … 18 V DC (com capacidade limitada acima de 12 V).

🛠️ Recursos de Desempenho

• POWER BOOST: Suporta até 26 A em condições operacionais especiais para cargas transitórias.

• SFB (Selective Fuse Breaking): Permite a proteção seletiva de circuitos através de fusíveis, proporcionando desligamento seguro e proteção de instalações.

• Resposta rápida: Tempo de resposta típico inferior a 1 segundo após falhas ou variações.

• Eficiência: Alta eficiência de conversão > 90 %, reduzindo perdas térmicas.

• Regulação de tensão: Excelente estabilidade com desvio de carga e de linha reduzidos.

🔌 Conexões e Montagem

• Tipo de conexão elétrica: Terminais de parafuso (screw connection) para entrada e saída.

• Montagem: Trilho DIN NS 35 (montagem padrão em painéis elétricos).

📏 Dimensões e Construção

• Largura: aproximadamente 90 mm.

• Altura: aproximadamente 130 mm.

• Profundidade: ~131 mm.

• Grau de proteção: IP20 (proteção contra contatos acidentais com partes vivas).

• Indicadores: LED de status de funcionamento (DC‑OK) para monitoramento visual da saída.

🌡️ Ambiente de Operação

• Temperatura de operação: ‑25 °C … +70 °C (com derating acima de +60 °C).

• Temperatura de armazenamento: ‑40 °C … +85 °C.

• Umidade relativa: até 95 % sem condensação.

🛡️ Proteções e Normas

• Proteção contra curto‑circuito e sobretensão.

• Compatível com ambientes industriais (EMC e ensaios conforme normas europeias).

• Adequado para acionamento de disjuntores padronizados e cargas pesadas.

📌 Aplicações Típicas

• Fontes de alimentação para sistemas de automação industrial.

• Alimentação de CLPs, I/O remotos, sensores e atuadores em painéis elétricos.

• Indústrias que requerem alimentação DC estável e confiável em ambientes exigentes.
