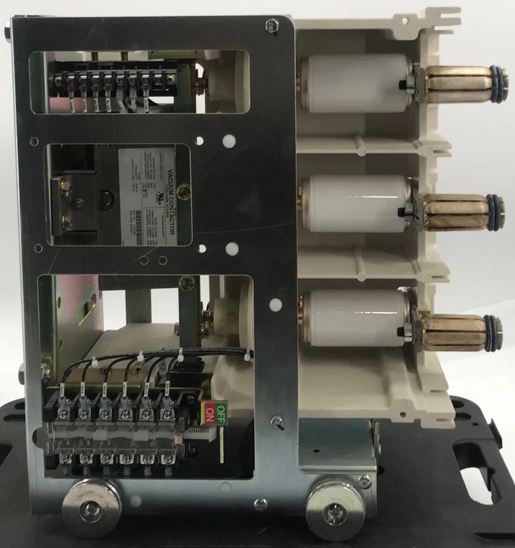

CONTATOR MT Á VACUO 400A/7,2kV - HCV-5HS SCHINEIDER

Especificações Técnicas (para HCV‑5HS, conforme Merlin Gerin / Schneider)

Dados Principais

• Corrente nominal (Ie): 400 A

• Tensão nominal de isolamento: até 7,2 kV

• Capacidade de interrupção:

  • ~4,5 kA em 7,2 kV

  • ~7,0 kA em 5,0 kV

• Nível de isolamento (BIL): ~60 kV (Basic Insulation Level).

Ciclos e Durabilidade

• Frequência de chaveamento permissível: ~1200 manobras por hora.

• Vida mecânica e elétrica:

  • Vida mecânica típica: na casa de centenas de milhares a milhões de operações

  • Vida elétrica: menor que a mecânica, mas não especificado com precisão.

Tempos de Operação

• Tempo de abertura: ~30 ms.

• Tempo de fechamento: não informado diretamente para o HCV‑5HS, mas em modelos similares como HCV‑5HA, varia entre 50–90 ms.

Configuração de Contatos Auxiliares e Controle

• Contatos auxiliares: normalmente 3 N.O. (normalmente abertos) e 3 N.C. (normalmente fechados) — conforme padrão HCV‑5HA por similaridade.

• Tensão de controle (bobina): tipicamente em torno de 120 VAC. Algumas variantes aceitam DC ou diferentes tensões de bobina, mas não há dados precisos para o HCV‑5HS.

Construção e Montagem

• Tipo de montagem: estilo draw-out (extraível).

• Peso aproximado: cerca de 19,5 kg (43 lb), similar ao HCV‑5HA.

• Normas de fabricação: conforme IEC 60470 e NEMA ICS‑3 (aplicações de média tensão).

Aplicações Típicas

Utilizado para manobras em motores de média tensão, capacitores, transformadores, entre outros. Ideal para ações frequentes e condição industrial severa.

Resumo Técnico (formato técnico padronizado)
