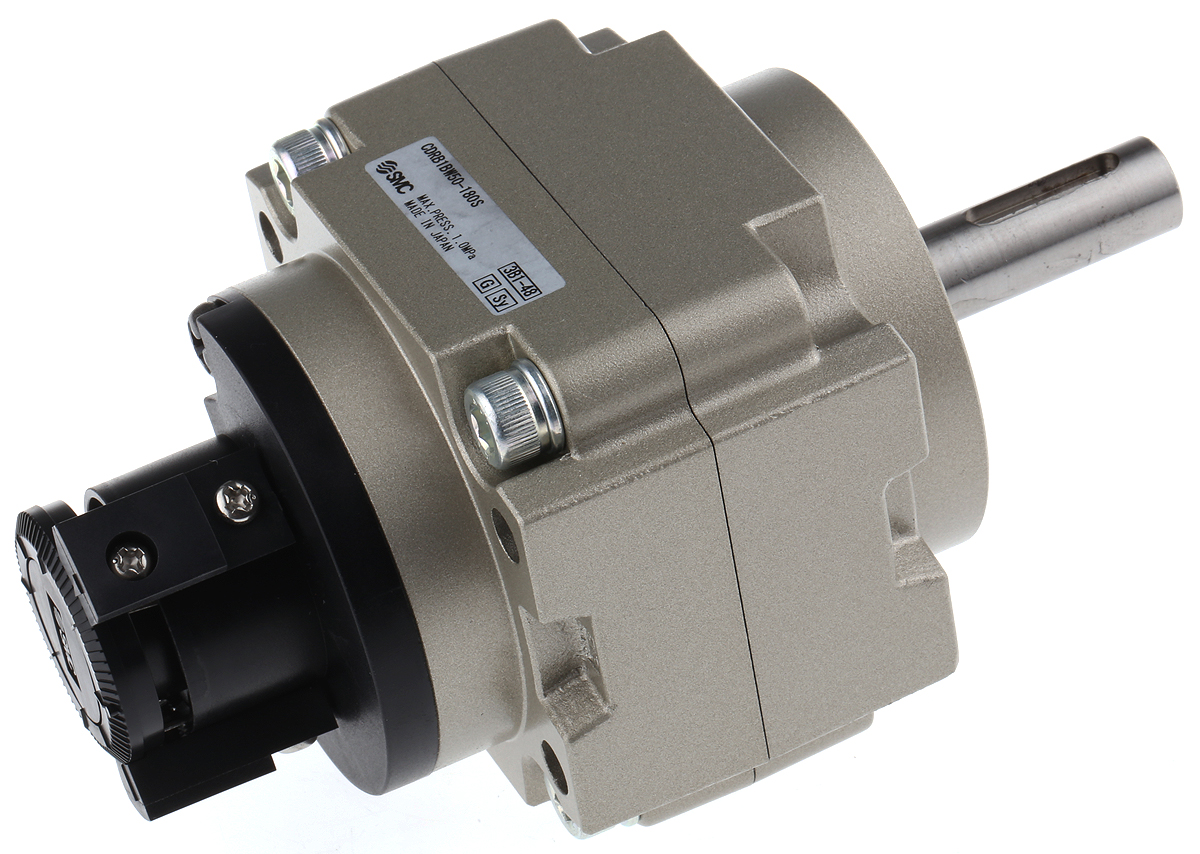

CILINDRO PNEUMÁTICO ROTATIVO CDRB1BW50-90D SMC
-
- 1x de R$ 2.656,15 sem juros
- 2x de R$ 1.423,14
- 3x de R$ 969,43
- 4x de R$ 740,86
- 5x de R$ 604,15
- 6x de R$ 513,38
-
R$ 2.656,15
-
R$ 2.656,15
-
R$ 2.656,15
Descrição Técnica – Atuador / Cilindro Pneumático Rotativo SMC CDRB1BW50-90D
🔧 Identificação do Produto
-
Fabricante: SMC
-
Modelo: CDRB1BW50-90D
-
Série: CRB1 (vane type / paleta)
-
Tipo de atuador: Pneumático rotativo com paletas (vane type), dupla ação
⚙️ Características Principais
-
Ação: Dupla ação (Double action) — ar pressurizado em ambos os lados para girar o eixo em 90°
-
Ângulo de rotação: 90°
-
Diâmetro do furo (bore): 50 mm
-
Tipo de paleta: Dupla paleta (Double vane) — aumenta o torque disponível
-
Corpo compacto: design economizador de espaço, adequado para montagem direta
📈 Especificações Técnicas
-
Pressão máxima de operação: 1,0 MPa (~10 bar)
-
Pressão máxima absoluta: 1,0 MPa
-
Tipo de amortecimento: Buchas de borracha (absorção de impacto interno)
-
Conexões de porta: Rosca Rc 1/8
-
Peso aproximado: ~830 g
🌀 Recursos / Aplicações
✔ Corpo compacto e robusto, ideal para espaços limitados
✔ Possibilidade de montagem direta no equipamento
✔ Portas de conexão tanto laterais quanto axiais disponíveis
✔ Permite montagem de sensores fim de curso automáticos em posições flexíveis ao redor do eixo
✔ Adequado para aplicações industriais de automação — giro e posicionamento de peças, eixos, portas ou mecanismos de bloqueio
📌 Observações
-
Este atuador gira um eixo em um ângulo fixo de 90°, diferente dos cilindros lineares que têm movimento retilíneo.
-
O modelo pertence à série CRB1, que usa paletas para converter pressão pneumática em movimento rotativo confiável e repetível.
