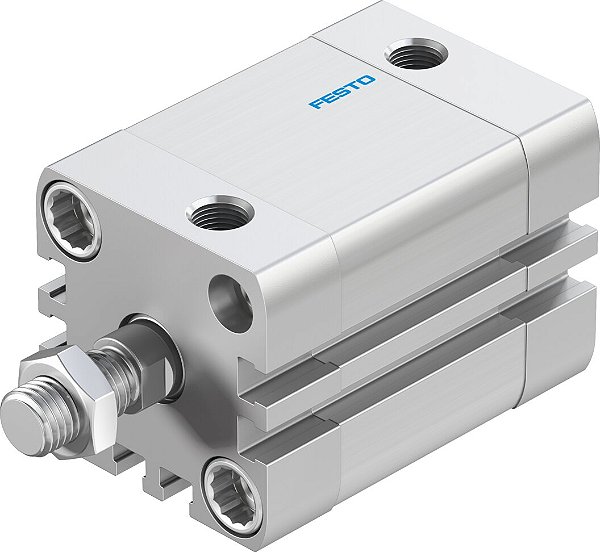

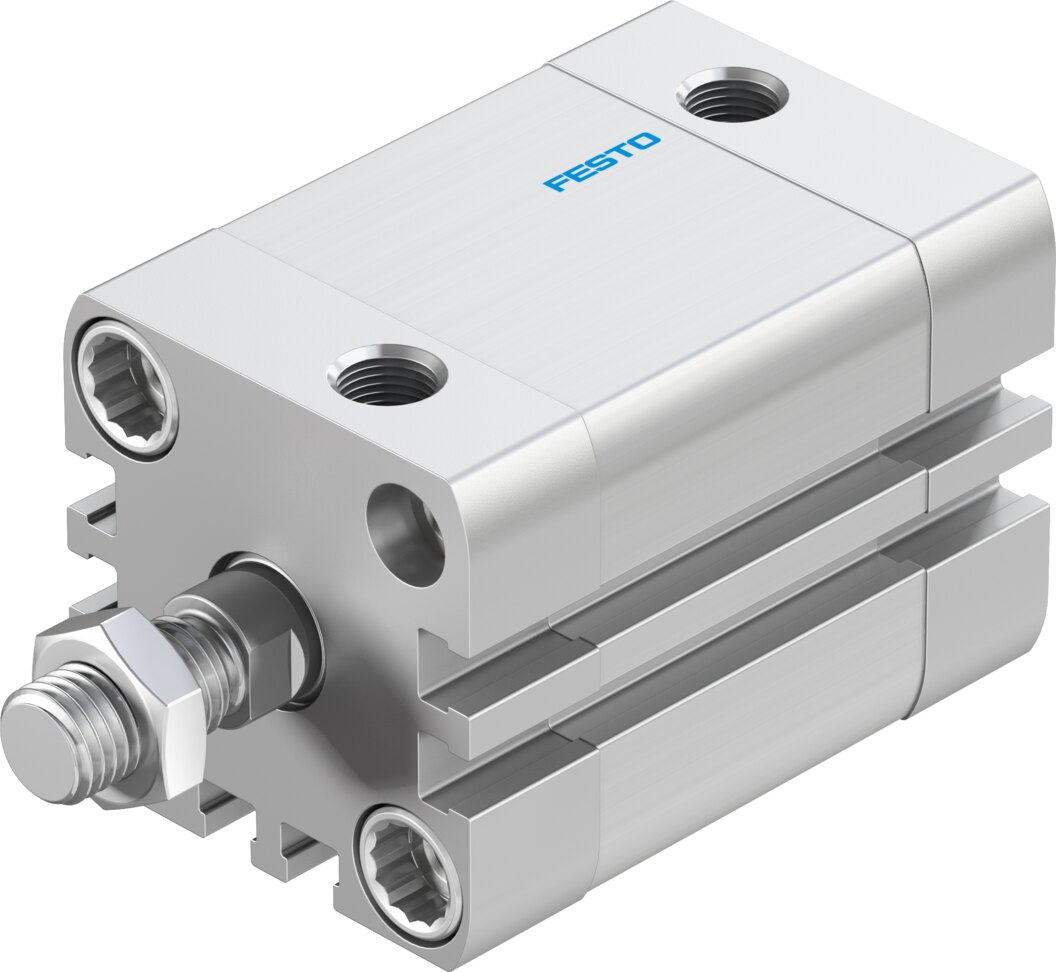

CILINDRO PNEUMÁTICO COMPACTO FESTO ADN-32-25-A-P-A – 536272
O Festo ADN-32-25-A-P-A, código 536272, é um cilindro pneumático compacto de dupla ação, com diâmetro de êmbolo de 32 mm e curso de 25 mm, desenvolvido conforme a norma ISO 21287 para aplicações de automação industrial que exigem movimentação linear com reduzido espaço de instalação.
Possui haste simples com rosca externa M10 × 1,25, conexões pneumáticas G1/8, amortecimento elástico nas duas extremidades e possibilidade de detecção de posição por sensores de proximidade.
Especificações técnicas
| Característica | Especificação |
|---|---|
| Fabricante | Festo |
| Série | ADN |
| Modelo | ADN-32-25-A-P-A |
| Código do produto | 536272 |
| Tipo | Cilindro pneumático compacto |
| Diâmetro do êmbolo | Ø32 mm |
| Curso | 25 mm |
| Tipo de acionamento | Dupla ação |
| Tipo de haste | Haste simples |
| Rosca da haste | M10 × 1,25 |
| Extremidade da haste | Rosca externa |
| Conexão pneumática | G1/8 |
| Pressão de operação | 0,6 a 10 bar |
| Fluido de trabalho | Ar comprimido conforme ISO 8573-1:2010 [7:4:4] |
| Amortecimento | Anéis/placas elásticas nas duas extremidades |
| Detecção de posição | Preparado para sensor de proximidade |
| Norma | ISO 21287 |
| Posição de montagem | Qualquer |
| Temperatura ambiente | -20 a +80 °C |
| Força teórica de avanço a 6 bar | 483 N |
| Força teórica de retorno a 6 bar | 415 N |
| Energia de impacto nas posições finais | 0,4 J |
| Massa móvel | 99 g |
| Peso do cilindro | 339 g |
| Classe de resistência à corrosão | CRC 2 – solicitação moderada |
| Material do tubo | Liga de alumínio anodizado |
| Material das tampas | Liga de alumínio trabalhado/anodizado |
| Material da haste | Aço de alta liga |
| Material das vedações | TPE-U (PUR) |
| Conformidade | RoHS |
| Conformidade LABS/PWIS | VDMA24364-B1/B2-L |
| Código de referência | 536272 |
Os valores de força são os valores teóricos a 6 bar: aproximadamente 483 N no avanço e 415 N no retorno.
Principais características
- Construção compacta, adequada para instalações com espaço reduzido;
- Funcionamento pneumático de dupla ação;
- Êmbolo de Ø32 mm;
- Curso de 25 mm;
- Haste simples com rosca M10 × 1,25;
- Conexões pneumáticas G1/8;
- Amortecimento elástico integrado nas posições finais;
- Preparado para instalação de sensores de proximidade;
- Montagem em diferentes posições;
- Construção conforme ISO 21287;
- Baixa necessidade de ajuste do amortecimento;
- Indicado para movimentos lineares de pequenas cargas e aplicações de baixa velocidade.
Aplicações
O cilindro ADN-32-25-A-P-A pode ser utilizado em:
- Máquinas e equipamentos industriais;
- Sistemas de automação;
- Dispositivos de posicionamento;
- Sistemas de fixação e prensagem;
- Alimentadores pneumáticos;
- Movimentação de componentes;
- Sistemas de transferência;
- Máquinas de embalagem;
- Dispositivos de montagem;
- Acionamentos lineares em espaços reduzidos.
