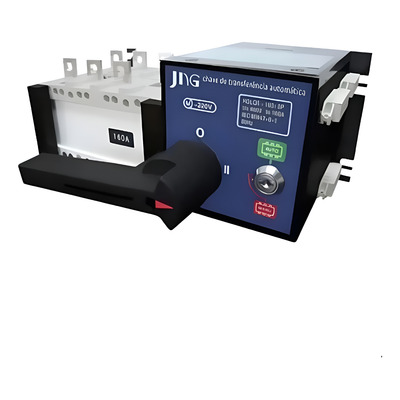

CHAVE DE TRANSFERENCIA AUTOMÁTICA 4P 630A HGLQ5 630/4P JNG

Descrição Técnica – Chave de Transferência Automática HGLQ5 630/4P (JNG)

Função e Aplicação

• Chave de transferência automática (ATS) da linha HGLQ5, usada para comutação entre rede principal (concessionária) e gerador, em sistemas com corrente elevada.

• Permite operação automática ou manual para alternância entre fontes de energia.

• Utilizada em quadros de transferência automática (QTA).

Características Elétricas

• Número de polos: 4 (tetrapolar).

• Corrente térmica (Ith): 630 A para esse modelo.

• Tensão de controle (comando): 220 V CA para acionamento do motor / bobina.

• Categoria de utilização: AC-33B, conforme manual da JNG.

• Tensão de impulso (Uimp): 8 kV segundo especificação compartilhada por distribuidor.

• Corrente de curto-circuito suportada: segundo a fonte da Oliveira Geradores: limitações de 50 kA para curto, com corrente suportável de 7 kA por 1 segundo.

• Tempo de operação (comutação I → II ou II → I): aproximadamente 2 segundos segundo a mesma fonte.

Ligações / Terminais

• No modo automático, os terminais para indicação de presença de fonte normal ou emergência são: HL1 (fonte normal), HL2 (emergência), HD1/HD2 também para indicação.

• Fusíveis de 2 A recomendados em determinados terminais de controle.

• Para correntes acima de 630 A, o manual indica que os terminais 401–406 e 501–506 “podem ser escolhidos”.

• Também há interface para partida de gerador (relé interno): nos modelos até 3200A, os terminais 301–306 são usados para essa função, com relé de 220 V AC.

• Existe possibilidade de chaveamento remoto ou manual via botões secos (SB1, SB2), e seleção de modo Auto/Manual via chave SA.

Mecanismo

• A chave possui trava elétrica: quando aberta, permite operação automática e remota; quando fechada, opera apenas pela manopla.

• Mecanismo para cadeado: é possível bloquear a manopla na posição “0” para impedir manobra acidental.

• Indicação visual de posição: mostra I (linha principal), 0 (desligado), II (linha de emergência).

Construção e Dimensões

• O corpo frontal da chave (lado I) corresponde à rede principal; a parte posterior (lado II) à fonte de emergência.

• Grau de proteção: IP00 (proteção apenas contra contato direto, típica para chaves ATS internas).

• Temperatura de operação / ambiente não está totalmente especificada no manual (para este modelo) nos trechos consultados, mas em catálogos relacionados para ATS similares costuma variar de -5 °C até +40 °C.

• Vida mecânica / operações: segundo o manual HGLQ5 – pode operar várias vezes (o manual cobre modelos de até 3200A).

Instalação e Uso

• Deve ser instalada por profissional qualificado, garantindo que a tensão de rede e a tensão indicada na plaqueta do ATS coincidam.

• As manobras realizadas para verificação ou manutenção devem respeitar a posição “0” com cadeado para garantir segurança.

• O manual descreve diferentes esquemas de ligação (automático, automático + “aquisição compulsória 0”, manual + remoto, controle remoto, etc.) conforme a necessidade do sistema.

Segurança e Observações

• É importante usar o ATS dentro das especificações de corrente, tensão e categoria para evitar falhas ou riscos.

• A instalação correta de barramentos (cobre) de capacidade adequada para suportar a corrente nominal é fundamental.

• Recomenda-se seguir rigorosamente as instruções do manual para depuração, teste inicial, e operação remota ou local.
