Chave de Intertravamento de Porta Autonics Série SFDL
- M5A-G1/2K
- M5A-M20K
- M5B-G1/2K
- M5B-M20K
- M5C-G1/2K
- M5C-M20K
- M5D-G1/2K
- M5D-M20K
- M6A-G1/2K
- M6A-M20K
- M6B-G1/2K
- M6B-M20K
- M6C-G1/2K
- M6C-M20K
- M6D-G1/2K
- M6D-M20K
- MA-G1/2K
- MB-G1/2K
- MB-M20K
- MC-G1/2K
- MC-M20K
- MCA-G1/2K
- MCA-M20K
- MCB-G1/2K
- MCB-M20K
- MCC-G1/2K
- MCC-M20K
- MCD-G1/2K
- MCD-M20K
- MD-G1/2K
- MD-M20K
- S5A-M20K
- S5B-M20K
- S5C-M20K
- S6A-M20K
- S6C-M20K
- S6D-M20K
- SA-G1/2K
- SA-M20K
- SB-G1/2K
- SB-M20K
- SC-G1/2K
- SC-M20K
- SCA-G1/2K
- SCA-M20K
- SCB-M20K
- SCC-M20K
- SCD-M20K
- SD-G1/2K
- SD-M20K

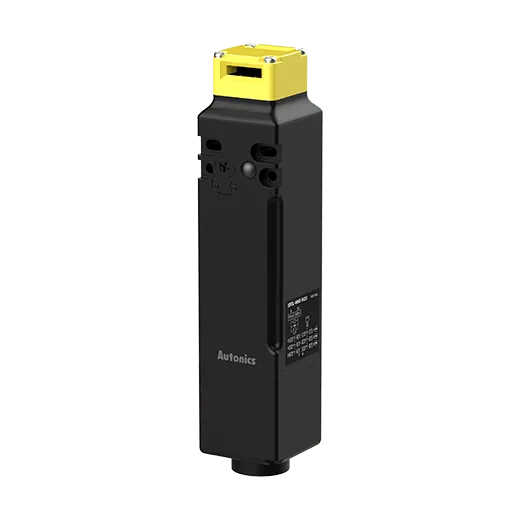

🔧 Chave de Intertravamento de Porta – Série SFDL | AUTONICS
Descrição Geral:
A Série SFDL da Autonics é composta por chaves de intertravamento de segurança com acionamento por lingueta, projetadas para impedir o acesso a áreas perigosas enquanto máquinas ou equipamentos estiverem em funcionamento. São ideais para sistemas de segurança industrial, como proteções móveis, portas de acesso, tampas ou grades de máquinas.
Esses dispositivos garantem que a máquina pare de operar ou não inicie enquanto a porta estiver aberta, cumprindo normas de segurança NR-12, ISO 14119 e outras regulamentações internacionais.
Modelos Disponíveis e Variáveis:
Os modelos da série SFDL variam conforme os seguintes critérios:
✅ Tipo de Cabeçote / Entrada da Lingueta:
-
SFDL-A: Entrada única para a lingueta (reta)
-
SFDL-B: Entrada dupla (vertical e horizontal)
✅ Tipo de Contato Elétrico:
-
1NC+1NO
-
2NC
-
2NC + 1NO
-
Modelos com contato de segurança redundante (duplo NC)
✅ Saída por Conector ou Fio:
-
SFDL-□□□-C: Versão com conector M12 (4 ou 5 pinos)
-
SFDL-□□□-W: Versão com cabo de saída (normalmente 2m ou 5m)
✅ Material do Corpo:
-
Corpo em termoplástico reforçado (alta resistência a impactos)
-
Grau de proteção IP67 (resistente à água e poeira)
Especificações Técnicas Principais:
| Característica | Valor |
|---|---|
| Tensão nominal de operação | 24VDC (típico), até 250VAC/10A (modelos c/ contato mecânico) |
| Corrente nominal | 2A a 10A (dependendo do modelo) |
| Grau de proteção | IP67 (IEC 60529) |
| Material do atuador | Aço inoxidável |
| Força de retenção da lingueta | ~1300N |
| Número de entradas para atuador | 1 ou 2 entradas |
| Temperatura de operação | -25°C a +70°C |
| Ciclos mecânicos | ≥ 1 milhão de operações |
| Montagem | 4 furos para parafusos ou trilho DIN (dependendo do modelo) |
Principais Aplicações:
-
Portas de proteção de máquinas CNC
-
Capôs de prensas ou tornos
-
Grades de segurança em linhas de produção
-
Sistemas automatizados com risco de movimento perigoso
Normas Atendidas:
-
ISO 14119 (Dispositivos de intertravamento)
-
ISO 13849-1 (Segurança de máquinas - Partes de sistemas de controle relacionadas à segurança)
-
EN 60947-5-1 (Dispositivos de comutação de baixa tensão)
-
NR-12 (Norma brasileira de segurança em máquinas e equipamentos)
