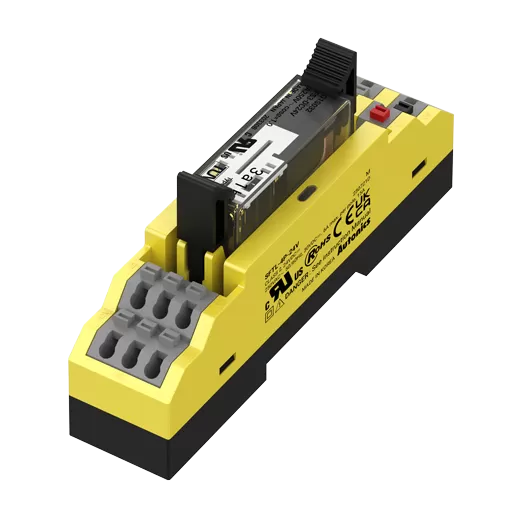

Blocos Terminais de Relés de Segurança Séries SFTS - SFTL
🔌 Blocos Terminais de Relés de Segurança – Séries SFTS / SFTL | AUTONICS
🔍 Descrição Geral:
As séries SFTS e SFTL da Autonics consistem em blocos terminais modulares com relés de segurança integrados, projetados para realizar a comutação segura de cargas elétricas em sistemas de automação industrial. Eles são amplamente utilizados em conjunto com sensores de segurança, chaves de intertravamento, botões de emergência e módulos controladores de segurança.
Esses blocos oferecem alta confiabilidade e isolamento elétrico, com relés de estado sólido ou eletromecânicos, dependendo do modelo. Permitem a montagem rápida em trilho DIN, facilitando a instalação em painéis de controle de segurança, e são fundamentais para a expansão de saídas de segurança em circuitos com nível de performance até PL e.
📦 Séries Disponíveis:
🔸 Série SFTS – Blocos com relé de estado sólido (SSR)
Recomendado para aplicações com alta frequência de acionamento, sem desgaste mecânico.
🔸 Série SFTL – Blocos com relé eletromecânico
Ideal para aplicações que exigem isolamento galvânico e contato seco, com boa capacidade de corrente.
⚙️ Modelos e Variações
| Modelo | Tipo de Relé | Entradas/Saídas | Corrente de saída | Tensão nominal | Montagem |
|---|---|---|---|---|---|
| SFTS-SSR1 | Estado sólido | 1 entrada / 1 saída | Até 3 A | 24 VDC | Trilho DIN |
| SFTS-SSR2 | Estado sólido | 1 entrada / 2 saídas | Até 2 A cada | 24 VDC | Trilho DIN |
| SFTL-EM1 | Relé eletromecânico | 1 entrada / 1 saída NA | Até 6 A | 24 VDC / 250 VAC | Trilho DIN |
| SFTL-EM2 | Relé eletromecânico | 1 entrada / 2 saídas (NA + NF) | Até 5 A | 24 VDC / 250 VAC | Trilho DIN |
📐 Especificações Técnicas Comuns:
| Característica | Valor |
|---|---|
| Tensão de controle | 24 VDC padrão (alguns modelos até 250 VAC) |
| Tipo de acionamento | Entrada lógica (DC PNP ou contato seco) |
| Tipo de relé | Estado sólido (SFTS) ou eletromecânico (SFTL) |
| Tensão de saída | Até 250 VAC / 30 VDC |
| Corrente de saída | 2 ~ 6 A (dependendo do modelo e tipo de relé) |
| Tempo de resposta | < 20 ms |
| Montagem | Trilho DIN 35 mm |
| Grau de proteção | IP20 (painel) |
| Indicador LED | Sim – status de entrada e saída |
| Temperatura de operação | -10°C a +55°C |
| Certificações | CE, RoHS, ISO 13849-1 compatível (quando aplicado) |
🛠️ Aplicações Típicas:
-
Expansão de saídas de segurança
-
Acionamento de sinalizadores, válvulas ou motores com controle seguro
-
Interligação com relés de segurança SFEN
-
Uso em painéis de automação industrial com controle seguro
📘 Normas e Conformidades:
-
ISO 13849-1 – Sistemas de controle relacionados à segurança
-
IEC 60947-5-1 – Equipamentos de comutação e controle
-
NR-12 – Segurança no trabalho com máquinas e equipamentos
-
IEC 62061 – Segurança funcional de sistemas elétricos
